| ТРЕНАЖЕР ДЛЯ СПОРТСМЕНОВ - БАЙДАРОЧНИКОВ |  |
Номер публикации патента: 2182506 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | A63B069/06 | | Аналоги изобретения: | SU 472659 А, 31.10.1975. US 4940227 А, 10.07.1990. US 5368534 А, 29.11.1994. WO 00/27486 А1, 18.05.2000. |
| Имя заявителя: | Ткачук Анатолий Петрович | | Изобретатели: | Попов Г.И.
Ткачук А.П.
Мороз В.Ю.
Рябков В.Б. | | Патентообладатели: | Ткачук Анатолий Петрович |
Реферат | |

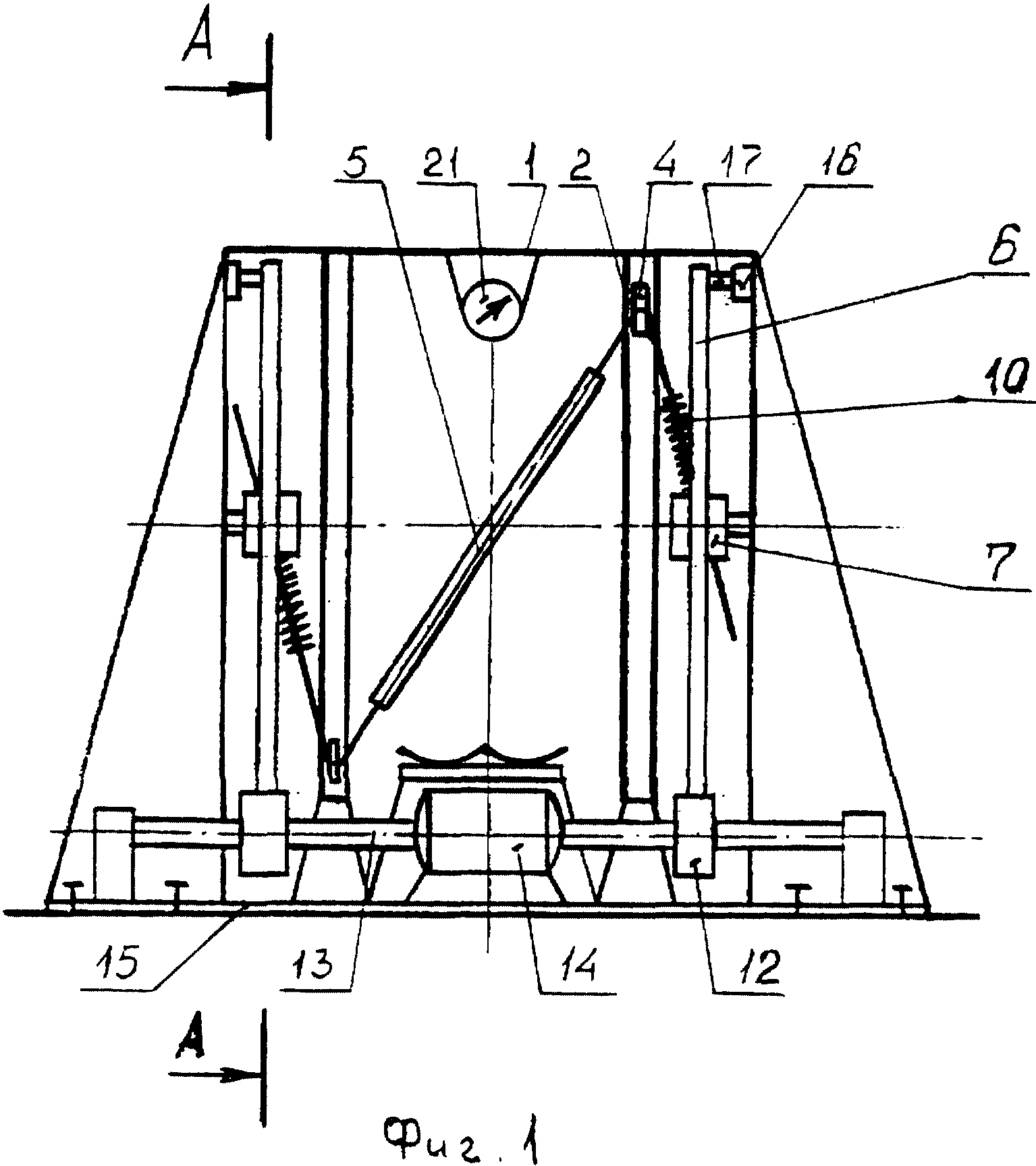

Тренажер предназначен для использования в тренировочном процессе при первоначальном обучении, подготовке и переподготовке спортсменов-гребцов на байдарке и позволяет повысить эффективность тренировки. Тренажер содержит каркас с эллипсообразными направляющими и соосно установленными с ними дисками, весло, шарнирно связанное с опертыми на внутреннюю поверхность эллипсообразных направляющих несущими тележками, механизм нагружения и сиденье. Диски установлены снаружи эллипсообразных направляющих в параллельных им плоскостях и снабжены жестко закрепленными на их оси втулками со сквозными радиальными наклонными относительно плоскостей дисков отверстиями, сквозь которые пропущены подпружиненные штанги с шарнирно смонтированными на одном из концов несущими тележками. Механизм нагружения выполнен в виде электрического привода с валом, снабженным фрикционными роликами, которые контактируют с внешней поверхностью дисков. На дисках смонтированы кулачки, установленные с возможностью взаимодействия с расположенными на каркасе конечными выключателями. Привод смонтирован с возможностью работы в режиме генератора или в режиме электродвигателя. 3 з.п. ф-лы, 3 ил.
|
