Рекомендации по проектированию автоматической системы подслойного пожаротушения в железобетонных резервуарах и стальных вертикальных резервуарах со стационарной и плавающей крышей на объектах АК «Транснефть». - М., 1996, с.20, рис.7, с.23, рис.10. RU 91943 U1, 10.03.2010. RU 2179049 С2, 10.02.2002. ЕР 2136078 А1, 23.12.2009. US 6386049 В1, 14.05.2002. JP 2000080986 A, 21.03.2000.
Имя заявителя:
Кочетов Олег Савельевич (RU), Стареева Мария Олеговна (RU)
Изобретатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Реферат

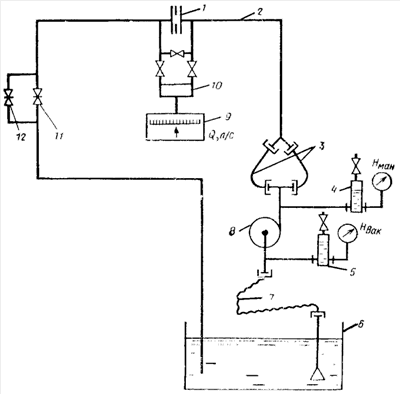

Изобретение относится к противопожарной технике, а именно к испытаниям конструкций, обеспечивающих подачу огнетушащего вещества в зону горения по рукавной линии. Стенд для испытания пожарных насосов содержит водоем 6, на который при помощи всасывающего рукава 7 установлен пожарный насос 8. Также стенд содержит вакуумметр 5 и манометр 4 с демпферами. К патрубкам на напорном коллекторе насоса 8 при помощи напорных рукавов 3 подсоединен трубопровод 2 с расходомерным устройством 1, которое представляет собой шайбу с конусным отверстием, установленную между двумя фланцами через прокладки. Перепад напора слева и справа от шайбы контролируется дифманометром 10 мембранного типа, электрический сигнал от которого поступает к измерительному потенциометру 9, который оттарирован по перепаду напора на величину подачи Q, л/с насоса 8, при этом регулировку насоса 8 для снятия полной напорной характеристики Q-H производят задвижками 11, 12 грубой и тонкой регулировки подачи. Изобретение направлено на повышение эффективности пожаротушения. 1 ил.
