УСТАНОВКА ДЛЯ ТУШЕНИЯ ПОЖАРА ТОНКОРАСПЫЛЕННОЙ ВОДОЙ

Номер публикации патента: 2472552

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011142392/12
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: A62C035/02
Аналоги изобретения: RU 67874 U1, 10.11.2007. RU 2137039 C1, 10.09.1999. RU 18148 U1, 27.05.2001. SU 1389868 U1, 23.04.1988. Пажи Д.П. Распылители жидкостей. - М.: Химия, 1979, с.56-57, рис.П 11.24в.

Имя заявителя: Кочетов Олег Савельевич (RU),
Стареева Мария Олеговна (RU)
Изобретатели: Кочетов Олег Савельевич (RU)
Стареева Мария Олеговна (RU)
Патентообладатели: Кочетов Олег Савельевич (RU)
Стареева Мария Олеговна (RU)

Реферат

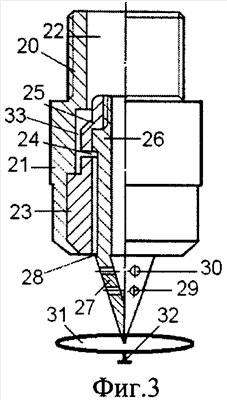

Изобретение относится к конструкции установки пожаротушения тонкораспыленной водой. Установка для тушения пожара тонкораспыленной водой, содержащая емкость с огнетушащей жидкостью, емкость с рабочим газом, запорно-пусковое устройство, питающий трубопровод, сифонную трубку, узел формирования газожидкостной смеси. Узел формирования газожидкостной смеси выполнен в виде переходника с газовой камерой. В переходнике расположены газовая камера, входная камера, камера смешивания и выходная камера. Камера смешивания сообщена с выходной камерой, камера смешивания посредством первого наклонного отверстия сообщена с газовой камерой. Узел формирования газожидкостной смеси герметично закреплен в горловине емкости с огнетушащей жидкостью. Газовая камера соединена газовым шлангом с емкостью с рабочим газом. Выходная камера соединена с входным концом питающего трубопровода. Ороситель содержит полый корпус с соплом и центральным сердечником. Корпус выполнен с каналом для подвода жидкости и содержит жестко связанную с ним втулку. В нижней части втулки выполнено сопло в виде цилиндрической двухступенчатой втулки. Верхняя ступень соединена резьбой с центральным сердечником. Сердечник состоит из цилиндрической части и полого конуса, который установлен с кольцевым зазором относительно внутренней поверхности цилиндрической втулки. Кольцевая полость связана с каналом корпуса для подвода жидкости. В нижней части конуса прикреплен распылитель, который выполнен в виде торцевой круглой пластины. На боковой поверхности конуса выполнены ряды дроссельных отверстий. Технически достижимый результат - сокращение расхода исходных огнетушащих веществ. 3 ил.
