Кочетов Олег Савельевич (RU), Стареева Мария Олеговна (RU)
Изобретатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Реферат

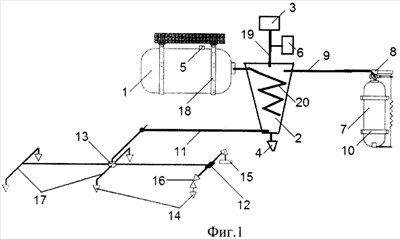

Изобретение относится к противопожарной технике. Модульная система пожаротушения содержит сосуд с огнетушащим веществом, пусковой баллон с газом, сеть трубопроводов с оросителями. Сосуд с устройством сброса газовой фазы крепится кронштейнами к строительной конструкции помещения. Устройство сброса газовой фазы с мерным щупом для огнетушащего вещества оснащено устройством формирования газожидкостной смеси вихревого типа. Устройство формирования смеси выполнено в виде конической камеры смешения с тангенциальным вводом в верхней части, выполненным в виде гибкого шланга высокого давления, соединенным с пусковым баллоном, заполненным рабочим газом. Подвод огнетушащего вещества осуществляется по вихревому элементу, соосному камере и выполненному в виде конической перфорированной спирали. Подача газожидкостной смеси в центральный трубопровод осуществляется из нижней части камеры, соединенной с устройством слива огнетушащего вещества, совмещенным с предохранительным клапаном. Пусковой баллон оснащен запорно-пусковым устройством электрического или термомеханического пуска. Каждый узел распределительной сети включает стандартный тройник для распределения газожидкостной смеси. Каждый ороситель или блок оросителей снабжен устройством ориентации в одной или двух плоскостях. Технический результат - повышение быстродействия системы пожаротушения. 1 з.п. ф-лы, 2 ил.
