RU 2405606 C1, 10.12.2010. RU 2137039 C1, 10.09.1999. SU 1263965 A1, 15.10.1986. US 7290618 B2, 06.11.2007.
Имя заявителя:
Кочетов Олег Савельевич (RU), Стареева Мария Олеговна (RU)
Изобретатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Реферат

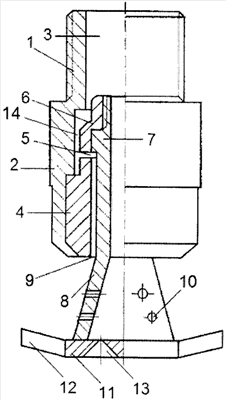

Изобретение относится к технике распыления жидкости. Жидкостная форсунка содержит полый корпус с соплом и центральным сердечником. Корпус выполнен с каналом для подвода жидкости и содержит соосную, жестко связанную с ним втулку. В нижней части втулки закреплено сопло, выполненное в виде цилиндрической двухступенчатой втулки, верхняя цилиндрическая ступень которой соединена посредством резьбового соединения с центральным сердечником, состоящим из цилиндрической части, и коническим раструбом. Раструб установлен с кольцевым зазором относительно внутренней поверхности цилиндрической втулки. Кольцевой зазор соединен с радиальными каналами, выполненными в двухступенчатой втулке. Каналы соединяют кольцевой зазор с кольцевой полостью. Полость образована внутренней поверхностью втулки и внешней поверхностью верхней цилиндрической ступени. К нижней части конического раструба жестко прикреплена розетка в виде торцевой круглой пластины. На боковой поверхности раструба выполнены по ряду цилиндрических дроссельных отверстий. Оси отверстий лежат в плоскостях, перпендикулярных оси раструба. В торцевой круглой пластине выполнены конические дроссельные отверстия с углом при вершине конуса, лежащим в диапазоне от 45° до 90°. Технический результат - повышение эффективности мелкодисперсного распыливания жидкости. 1 з.п. ф-лы, 1 ил.
