SU 858853 А1, 30.08.1981. RU 2143296 С1, 27.12.1999. CN 201558437 U, 25.08.2010. GB 614937 А, 30.12.1948.
Имя заявителя:
Кочетов Олег Савельевич (RU), Стареева Мария Олеговна (RU)
Изобретатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Реферат

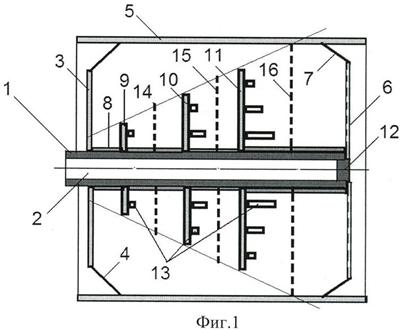

Изобретение предназначено для использования в автоматических системах пожаротушения. Пеногенератор эжекционного типа содержит корпус, распределительное и направляющее устройства. Корпус состоит из входного трубопровода с отверстием с одной стороны и заглушкой с другой. К трубопроводу со стороны отверстия перпендикулярно прикреплен фланец, к которому посредством, по крайней мере, трех спиц прикреплена цилиндрическая обечайка, связанная посредством, по крайней мере, трех спиц с перфорированным диском, жестко соединенным с заглушкой. На трубопроводе размещены, по крайней мере, три расположенных перпендикулярно оси отверстия и соединенных с ним дополнительных трубопровода, каждый из которых состоит из двух частей. Длины дополнительных трубопроводов увеличиваются от свободного конца входного трубопровода к заглушенному, при этом оси дополнительных трубопроводов повернуты относительно друг друга на угол, равный 120°. На каждом из них закреплены, в порядке увеличения длины от периферийной, заглушенной части трубопровода к оси магистрального отверстия, отводы разной длины с форсунками на концах, перед которыми расположены перфорированные диски, закрепленные на входном трубопроводе. Диаметры дисков увеличиваются от предыдущего к последующему дополнительным трубопроводам. Форсунки состоят из корпуса, внутри которого расположены два осесимметричных дросселирующих отверстия: цилиндрическое и коническое. Технический результат - повышение эффективности распыления огнетушащего жидкостного раствора пенообразователя (высокократной полидисперсной пены). 2 ил.
