RU 2145680 C1, 20.02.2000. RU 2054312 C1, 20.02.1996. RU 2058169 С1, 20.04.1996. US 6015100 A, 18.01.2000. DE 3942713 A1, 27.06.1991.
Имя заявителя:
Кочетов Олег Савельевич (RU), Стареева Мария Олеговна (RU)
Изобретатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Реферат

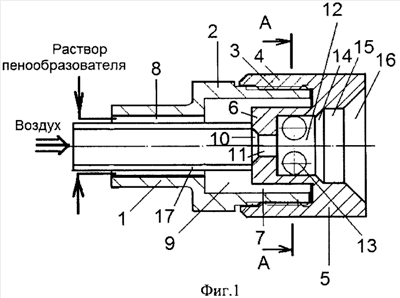

Пеногенератор предназначен для тушения пожаров в резервуарах с легковоспламеняющимися жидкостями. Пеногенератор содержит цилиндрический корпус с соплом для подвода водного раствора пенообразователя и штуцер для подвода воздуха, корпус выполнен в виде втулки, внутри которой расположен штуцер для подвода воздуха, при этом внутренняя поверхность втулки и внешняя поверхность штуцера образуют кольцевой канал для подвода раствора, а соосно с втулкой жестко соединена цилиндрическая гильза, при этом соосно корпусу подсоединено, посредством гильзы, сопло, выполненное в виде центробежного завихрителя потока раствора с, по крайней мере тремя, тангенциальными вводами в виде цилиндрических отверстий, причем гильза является частью сопла и установлена коаксиально и соосно по отношению к завихрителю, а в торцевой поверхности завихрителя выполнены коническое и цилиндрическое дроссельные отверстия, при этом завихритель установлен в цилиндрической камере корпуса с образованием кольцевой цилиндрической камеры для подвода раствора к тангенциальным вводам и соединен с тремя камерами, установленными последовательно и соосно ему: конической, цилиндрической, диффузорной выходной камерой, причем установлены таким образом, что выход одной камеры является входом для другой. Технический результат: повышение эффективности пеногенератора, вырабатывающего пену высокой кратности. 2 ил.
