RU 2398150 С1, 27.08.2010. RU 2389522 С1, 20.05.2010. RU 2279905 С1, 20.07.2006. SU 1378854 А1, 07.03.1988. SU 1442224 А1, 07.12.1988. SU 1493264 А1, 15.07.1989. GB 1580502 А, 03.12.1980. US 5495894 А, 05.03.1996. WO 9419631 А1, 01.09.1994. ЕР 1174650 А1, 23.01.2002. CN 201099499 Y, 13.08.2008.
Имя заявителя:
Кочетов Олег Савельевич (RU), Стареева Мария Олеговна (RU)
Изобретатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Реферат

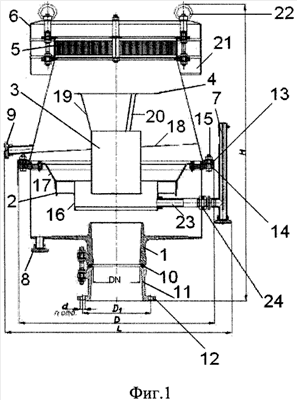

Изобретение относится к машиностроению и предназначено, в частности, для защиты вертикальных резервуаров от разрушения при сверхдопустимом повышении давления в резервуаре. Предохранительный гидравлический клапан содержит корпус с крышкой, чашку, обойму и сливные отверстия. Корпус выполнен из двух частей: нижней цилиндрической и верхней, соосной с ней, конической, на которой установлена крышка со встроенным огневым предохранителем. На крышке смонтирован кольцевой воздухоотвод и установлены монтажные болты. В нижней части корпуса смонтирована чашка, состоящая из верхней конической чаши и нижней цилиндрической чаши. В верхней части корпуса смонтирована цилиндрическая обойма с расширяющимся коническим патрубком, закрытым экраном и имеющим выхлопное отверстие. Обойма закреплена к верхней части корпуса посредством наклонной перегородки, связанной со сливным отверстием, расположенным в верхней части корпуса. Огневой предохранитель выполнен из пакета, состоящего из параллельных решеток, на которых находится насадка. Насадка выполнена в виде полых шаров, на сферической поверхности которых прорезана винтовая канавка, или образована в виде винтовой линии. Или насадка выполнена в виде цилиндрических колец, на боковой поверхности которых прорезана винтовая канавка, или образована в виде винтовой линии. И в том, и в другом выполнении насадки сечение, перпендикулярное винтовой линии, имеет профиль типа круга, или многоугольника, или «седла Берля», или седла «Италлокс». Изобретение направлено на повышение эффективности защиты технологического оборудования от взрывов путем увеличения быстродействия и надежности срабатывания. 5 ил.
