SU 986428 A, 07.01.1983. RU 2314134 C1, 10.01.2008. US 4050542 A, 27.09.1977. GB 1527456 A, 04.10.1978. DE 10300492 A1, 29.07.2004.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Изобретатели:
Тарасов Юрий Дмитриевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Реферат

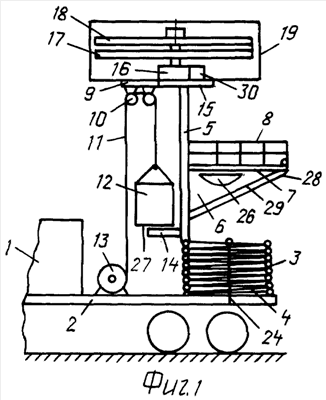

Передвижной комплекс для эвакуации людей из зданий содержит автомобиль с платформой, на которой установлено снабженное приводом выдвижное устройство с приспособлениями для приема из здания и спуска вниз людей. Оно выполнено в виде шарнирно соединенных между собой звеньев, состоящих из пластин, с возможностью их размещения друг на друге в сложенном положении и с размещением по вертикали в развернутом положении. На верхнем звене консольно закреплена ферма, верхняя часть которой ориентирована перпендикулярно к плоскости звена и выполнена в виде площадки с ограждениями. С противоположной стороны в верхней части этого звена на кронштейне установлены отклоняющие блоки с возможностью огибания их стальным проволочным канатом. К одному концу каната подвешена кабина для размещения в ней людей, а другой конец закреплен на барабане снабженной тормозом лебедки, установленной на платформе автомобиля. На верхнем звене закреплен выдвижной упор с возможностью его взаимодействия с днищем кабины. Над отклоняющими блоками на верхнем звене закреплена плита с установленным на ней приводом со сдвоенными лопастями с возможностью их вращения в горизонтальной плоскости в противоположные стороны. На плите закреплены также решетчатые ограждения с охватом ими с зазорами лопастей. Вылет фермы превышает радиус лопастей. Ферма снабжена выдвижным или поворотным в вертикальной плоскости помостом с возможностью его упора в здание и захватными приспособлениями в виде двух круглозвенных цепей с крючьями на их концах с возможностью их фиксации на оконных проемах здания. На платформе автомобиля установлено приспособление для ограничения числа звеньев, занимающих вертикальное положение в процессе эвакуации людей, и опорная рама для поддержания фермы в исходном положении элементов комплекса, когда все звенья, кроме расположенного вертикально верхнего звена, находятся в сложенном положении. В рабочем положении днище клети размещено на уровне укосины фермы, снабженной трапом для перемещения людей. Изобретение позволяет расширить возможности использования комплекса за счет увеличенной высоты подъема его рабочего органа, сокращения времени приведения его в рабочее состояние и осуществления операции по эвакуации людей, а также повышает эффективность использования комплекса за счет отсутствия влияния последствий аварийной ситуации на работоспособность оборудования комплекса. 4 з.п. ф-лы, 2 ил.
