RU 2372952 C2, 20.11.2009. GB 1516728 A, 05.07.1978. WO 2007012219 A1, 01.02.2007. US 2004129494 A1, 08.07.2004.
Имя заявителя:
Попов Валерий Васильевич (RU)
Изобретатели:
Попов Валерий Васильевич (RU) Костенко Валерий Иванович (RU) Чеченов Хусейн Жабраилович (RU)
Патентообладатели:
Попов Валерий Васильевич (RU)
Реферат

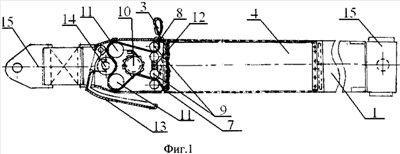

Изобретение относится к устройствам экстренной эвакуации преимущественно для спуска людей из зданий с тормозным механизмом механического действия. Поясное спасательное устройство содержит узел фиксации (1) и прикрепленные к нему страховочный трос (2) и тормозной механизм. Свободный конец троса снабжен карабином (3). Тормозной механизм выполнен в виде снабженного стопорным рычагом корпуса (5) с входным (7) и выходным (8) отверстиями, оснащен направляющими роликами (9) и расположен на тросе между узлом фиксации (1) и карабином (3). Узел фиксации выполнен в виде поясного ремня (1), закрепляемого на теле пользователя. Страховочный трос связан в рукав (4) и уложен в закрепляемую на корпусе (5) тормозного механизма емкость для запаса трос. Свободный конец страховочного троса последовательно пропущен через выходное отверстие емкости (6) для запаса троса и сообщающееся с ним входное отверстие корпуса, намотан на закрепленное внутри корпуса храповое колесо (10), перекинут через неподвижные (11) и прижимной ролики и выведен из корпуса через выходное отверстие (8). Изобретение позволяет уменьшить габариты и упростить конструкцию устройства при сохранении надежности работы и обеспечении высокой скорости эвакуации. 2 з.п. ф-лы, 2 ил.
