RU 2411051 C1, 10.02.2011. ЕР 1825886 А2, 29.08.2007. EA 8405 В1, 27.04.2007. RU 2396094 C1, 10.08.2010. US 4042066 A, 16.08.1977.
Имя заявителя:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный университет" (RU)
Изобретатели:
Тарасов Юрий Дмитриевич (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный университет" (RU)
Реферат

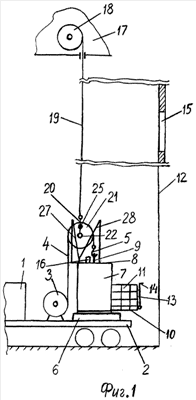

Изобретение относится к техническим средствам для спасения людей при аварийных ситуациях. Комплекс для эвакуации людей из высотных зданий и небоскребов содержит автомобиль, на платформе которого установлена канатная лебедка с тормозом, а над ней на опорной раме размещена кабина, верхняя часть которой снабжена проушиной с возможностью ее сцепления с крюком. Кабина снабжена выдвижным или поворотным в вертикальной плоскости помостом с ограждением с возможностью его упора в здание и захватными приспособлениями в виде двух круглозвенных цепей с крючьями на их концах с возможностью их фиксации в оконных проемах здания. На крыше кабины рядом с проушиной установлен источник лазерного излучения с возможностью направления луча вертикально вверх. При этом лебедка снабжена электрическим приводом и барабаном с многослойной навивкой каната, один конец которого закреплен на барабане, а на втором закреплен крюк. Вертолет оборудован второй барабанной лебедкой с многослойной навивкой стального проволочного каната, один конец которого закреплен на барабане лебедки, а на втором закреплена подвеска П-образного профиля с установленным на ней шкивом с возможностью его вращения на оси и размещения на нем с огибанием его сверху каната лебедки, установленной на платформе автомобиля. На вертикально ориентированных элементах подвески консольно закреплены горизонтально ориентированные штыри круглого поперечного сечения с возможностью размещения средней их части между закрепленными на крыше кабины с каждой ее стороны наклоненными навстречу друг другу направляющими. Технический результат - повышение надежности работы за счет упрощения управления процессом эвакуации и самого процесса, а также фиксации шкива и связанной с ним кабины в заданном положении с исключением возможности их поворота в горизонтальной плоскости при расширении возможностей использования комплекса для эвакуации людей из зданий повышенной этажности, в том числе из небоскребов. 3 ил.
