ПАРОВОЙ СТЕРИЛИЗАТОР

Номер публикации патента: 2161506

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99113643/13		Получить полное описание патента

Реферат

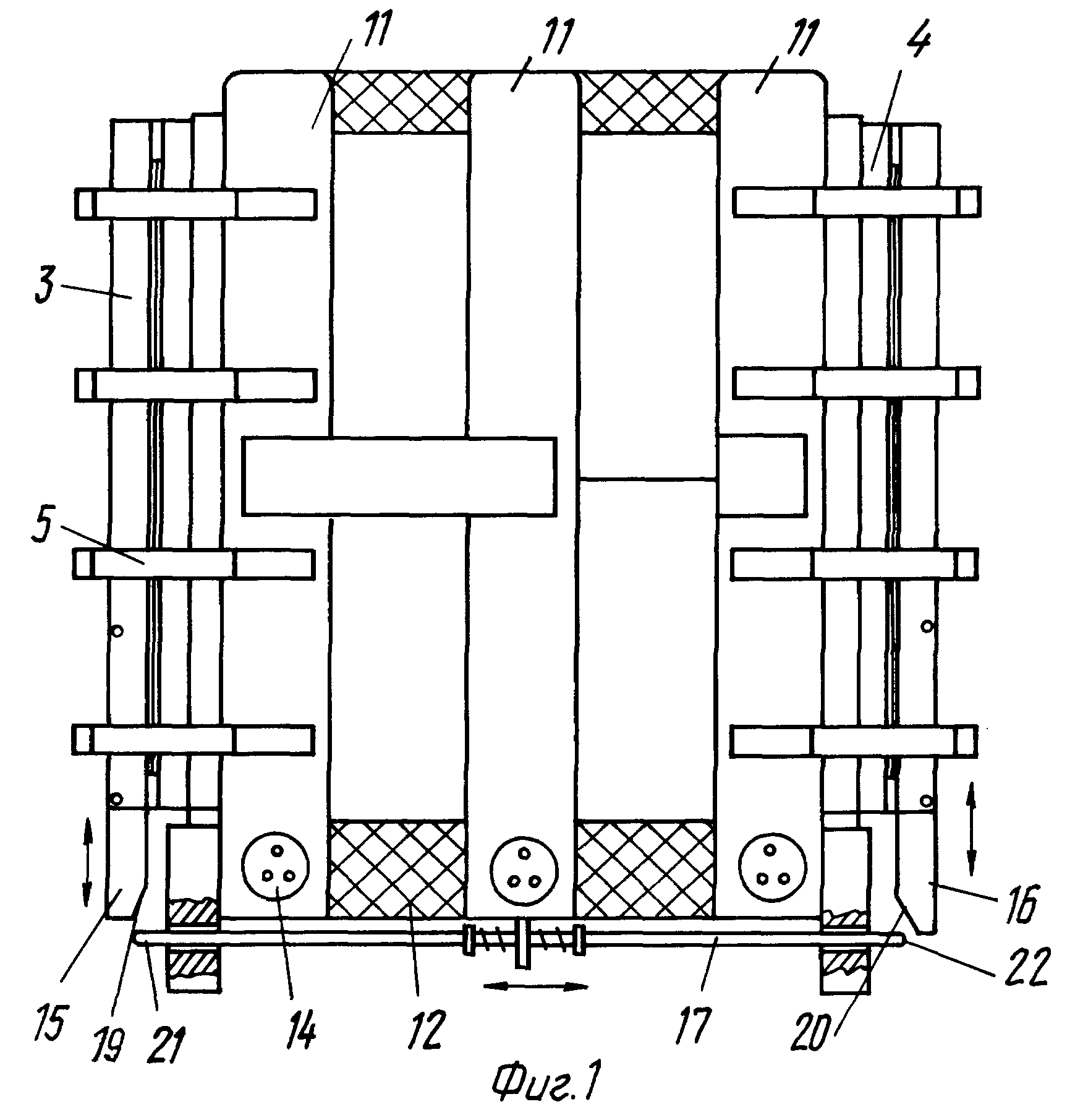

Изобретение относится к медицинской технике. Паровой стерилизатор включает корпус со сквозной стерилизационной камерой, плотно перекрытой с торцов вертикально подвижными дверями с приводом и уплотняющими их узлами на торцах корпуса. Паровой стерилизатор содержит паровую рубашку, выполненную снаружи корпуса вокруг стерилизационной камеры и сообщенную с системой подготовки и подачи пара. Каждая подвижная дверь выполнена в виде двух плит с плоской резиновой камерой между ними, расположенных с возможностью перемещения относительно друг друга при раздувании резиновой камеры и плотного прижатия к уплотнительным узлам. Узел образования пара выполнен в виде электрических нагревательных элементов, установленных в нижней части паровой рубашки, полость которой сообщена в верхней части со стерилизационной камерой и с источником воды. Паровой стерилизатор снабжен механическим блокиратором дверей, выполненным в виде линеек, установленных снизу на каждой двери, и подвижной штанги, имеющей длину не менее расстояния между линейками и установленной снизу корпуса с возможностью поочередного взаимодействия с указанными линейками при открывании той или иной двери. Линейки выполнены со скосами, а подвижная штанга подпружинена относительно корпуса с возможностью расположения ее концов под скосами линеек в исходном среднем ее положении. Паровой стерилизатор повышает надежность работы и снижает количество потребляемой энергии. 5 з.п. ф-лы, 6 ил.
