ВЕРТЕБРОМАНИПУЛЯТОР

Номер публикации патента: 2173130

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99110835/14		Получить полное описание патента

Реферат

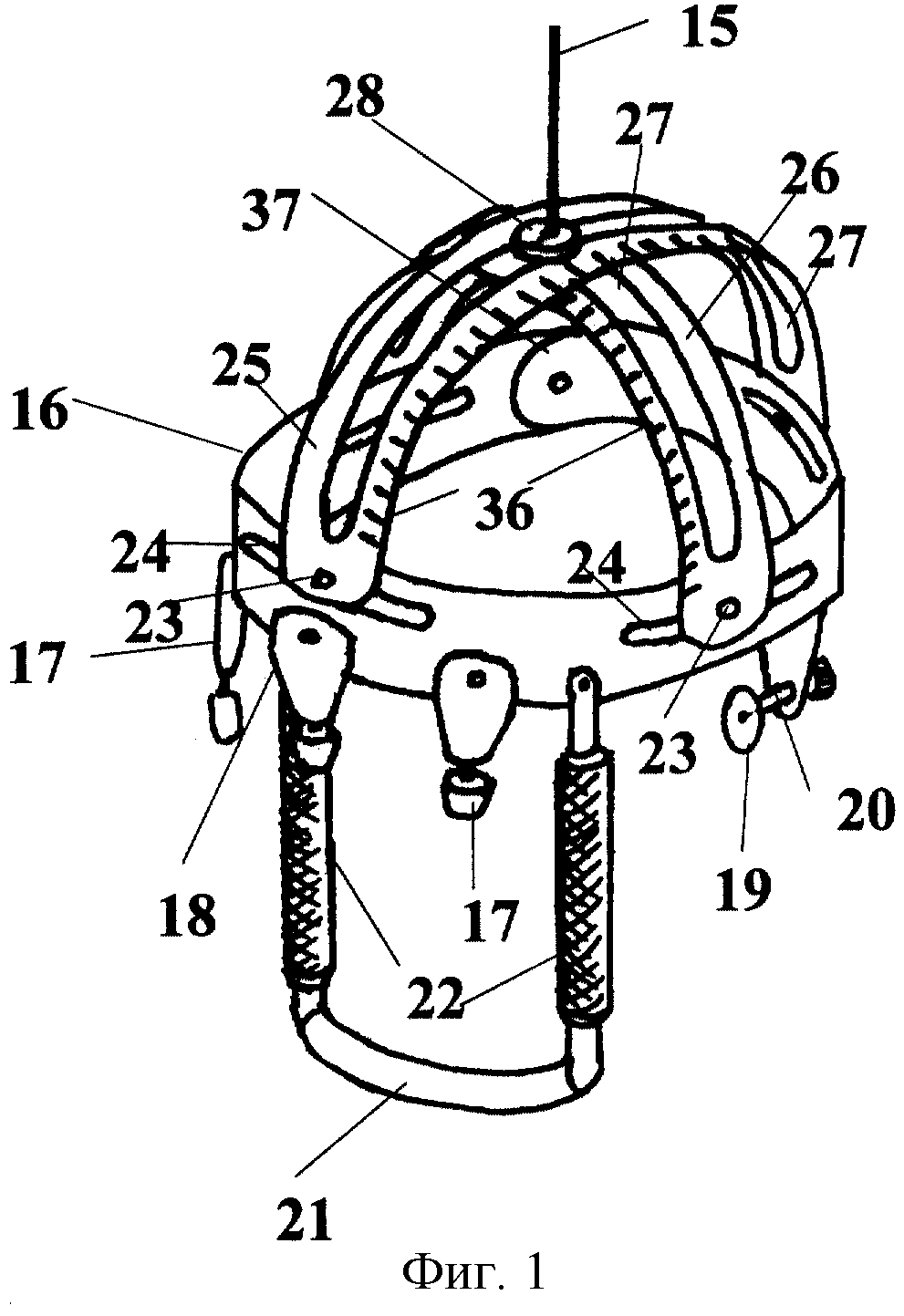

Изобретение относится к медицинской технике и может применяться для дозированного вытяжения шейного отдела позвоночника под необходимым углом к горизонтали с одновременными манипуляциями на нем - поворотами во всех плоскостях - с возможностью одновременного вытяжения грудного и поясничного отделов позвоночника. На фиксаторе пациента в виде перекрещивающихся спинки, снабженной подвижными подмышечными опорами, и опоры под таз, снабженной откидным сидением, в области верхней части спинки расположено крепление для механизма вытяжения. Механизм вытяжения выполнен в виде расположенных на осях блоков, снабженных мерительными рисками и поворотным рычагом для регулировки силы натяжения. Механизм вытяжения связан тросом с узлом фиксации в виде эластичного регулируемого оголовья, снабженного регулируемыми опорами на твердые, неподвижные, уступообразные точки головы - на скулы, переносицу, альвеолярный отросток верхней челюсти и под затылочный бугор. Поворотный узел выполнен в виде перекрещивающихся полуколец, подвижно связанных с оголовьем и снабженных угломерами для поворотов в сагиттальной и фронтальной плоскостях и в виде желоба-направляющей, снабженного угломером для поворота в горизонтальной плоскости. Технический результат заключается в обеспечении поворотов во всех плоскостях с возможностью одновременного вытяжения грудного и поясничного отделов позвоночника. 1 з.п. ф-лы, 3 ил.
