RU 2261695 C2, 10.10.2005. RU 2200448 C2, 20.03.2003. RU 2265764 C2, 10.12.2005. US 5023967 A, 18.06.1991. US 2005055779 A1, 17.03.2005.
Имя заявителя:
Германн Бок ГмбХ (DE)
Изобретатели:
БОК Клаус (DE)
Патентообладатели:
Германн Бок ГмбХ (DE)
Приоритетные данные:
26.05.2006 DE 202006008523.8 28.11.2006 DE 202006018156.3
Реферат

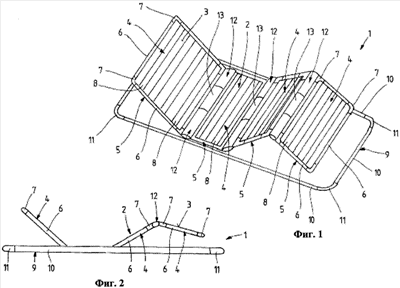

Изобретение относится к оснащению медицинских учреждений, в частности к кроватям для больных и/или немощных с регулируемыми секциями для поддержания тела пациента. Кровать содержит несущую поверхностью (3) для матраса, созданную несущей конструкцией (2). Несущая конструкция (2) образована из сегментов (4), которые могут поворачиваться относительно друг друга, при этом между двумя соседними сегментами (4) соответственно расположено поворотное устройство (12). Поворотное устройство (12) содержит приводное устройство (13), где приводное устройство (13) содержит двигатель (14) и передачу (15). Передача (15) приводного устройства (13) имеет фланцевое соединение с валом (17), где вал состоит из двух полувалов (18, 19). Причем полувалы (18, 19) каждый проходит в корпусе (20). Поворотное устройство (12) содержит несущий элемент (22), образованный двумя сегментами (23), где оба сегмента (23) каждый образован корпусом (20), в котором помещен соответствующий полувал (18, 19). Технический результат: поворотное устройство в значительной мере экономит пространство в части его установки, обладает преимуществами, связанными с безопасностью, поскольку весь конструктивный блок является закрытым. 6 з.п. ф-лы, 68 ил.
