SU 1047474 A1, 15.10.1983. SU 1699457 A1, 23.12.1991. RU 2064787 С1, 10.08.1996. RU 2221534 С1, 20.01.2004. RU 2268698 С2, 27.01.2006. RU 2336066 С2, 20.10.2008. US 3757355 A, 11.09.1973. US 5023967 А, 18.06.1991. US 5351349 А, 04.10.1994.
Имя заявителя:
Степанов Вадим Степанович (RU)
Изобретатели:
Степанов Вадим Степанович (RU)
Патентообладатели:
Степанов Вадим Степанович (RU)
Реферат

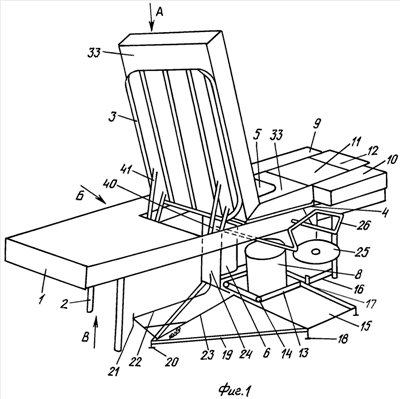

Изобретение относится к медицинскому оборудованию и может быть использовано в медицинских учреждениях и в домашних условиях для размещения больных с ограниченной подвижностью. Медицинская кровать содержит основание с опорными стойками, ложе, имеющее спинную секцию, установленную на основании с возможностью поворота, тазобедренную секцию с окном для отправления естественных надобностей с крышкой-вставкой, ножную секцию, подвижное средство установки судна и привод. При этом привод кинематически связан со спинной секцией ложа, с крышкой-вставкой и с подвижным средством установки судна. Ножная секция выполнена в виде неподвижно закрепленных на основании боковых частей, между которыми расположены центральная часть, соединенная с основанием с возможностью поворота, и съемная часть, имеющая ширину 1/2-2/3 от ширины ножной секции. Подвижное средство установки судна выполнено в виде подставки на колесах, установленной на поддоне. Поддон закреплен на прямоугольном кронштейне, жестко закрепленном скобами. Поддон снабжен обрезиненными винтовыми ножками и имеет на одной из боковых сторон треугольный кронштейн с дополнительной концевой обрезиненной винтовой ножкой и с шарнирными рычагами, связанными с плоским кронштейном с закрепленной на нем крышкой-вставкой. Треугольный кронштейн кинематически связан с частью привода, выполненной для перемещения спинной секции. Судно снабжено крышкой, имеющей возможность взаимодействия со средством ее подъема. Средство подъема крышки выполнено в виде расположенных в форме скобы изогнутых стержней, соединенных с основанием и взаимосвязанных шарнирами между собой и с плоским кронштейном. Технический результат: расширение функциональных возможностей простой по конструкции медицинской кровати и облегчение работы обслуживающего персонала с ней, а также создание наиболее комфортных условий для больного. 7 з.п. ф-лы, 3 ил.
