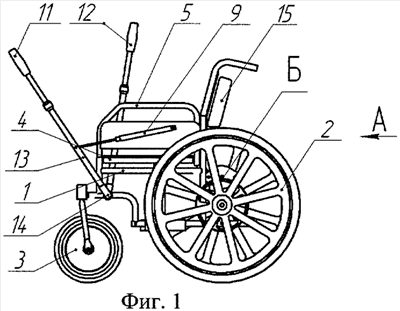

Изобретение относится к транспортным средствам для инвалидов и может быть использовано для передвижения людей, страдающих нарушением опорно-двигательного аппарата. Сущность изобретения: инвалидное кресло состоит из двух ведущих колес большего диаметра, регулируемой спинки, сиденья с подлокотниками, с рычажным механизмом, прикрепленным к раме кронштейном, с шатуном и из двух ведомых колес меньшего диаметра, с возможностью поворота. При этом кресло содержит гидравлическую систему, включающую первый и второй компактные гидроцилиндры, распределитель, первый, второй, третий и четвертый обратные клапаны, рычаги управления, гидромотор, гидравлический бак и механический привод с редуктором. Первый и второй гидравлические цилиндры связаны с распределителем через первый и второй обратные клапаны соответственно. Штоки первого и второго гидроцилиндров соединены с первым и вторым рычагами управления, причем распределитель присоединен к гидромотору, который в свою очередь связан с механическим приводом с редуктором. Гидравлический бак соединен с третьим и четвертым обратными клапанами, которые вмонтированы в первый и во второй гидроцилиндры. Технический результат: снижение массогабаритных характеристик, по сравнению с электроприводными инвалидными креслами; снижение затраченных на передвижение усилий более чем в 2 раза и развитие при этом стабильной скорости перемещения; простота и удобство использования инвалидного кресла; расширение функциональных возможностей средства передвижения. 4 ил.
