US 5080682 A, 14.01.1992. US 5888246 A, 30.03.1999. EP 0045818 A1, 17.02.1982. DE 19906294 A1, 07.09.2000. SU 1836061 A3, 23.08.1993. SU 1811823 A1, 30.04.1993.
Имя заявителя:
ОТТО БОК ХЕЛСКЕА АЙПИ ГМБХ ЭНД КО. КГ (DE)
Изобретатели:
ПУХГАММЕР Грегор (AT)
Патентообладатели:
ОТТО БОК ХЕЛСКЕА АЙПИ ГМБХ ЭНД КО. КГ (DE)
Приоритетные данные:
20.12.2005 DE 102005061312.8
Реферат

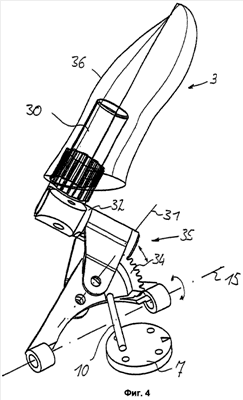

Изобретение относится к медицинской технике, а именно к кистевому протезу. Кистевой протез с основанием, на котором с возможностью движения посредством привода вокруг, по меньшей мере, одной оси поворота относительно основания шарнирно установлен пальцевый протез. В основании (2) расположен первый привод (6), который через устройство (10) для передачи усилий связан с пальцевым протезом (3, 4, 5) и обеспечивает поворот вокруг первой оси (15) поворота. В пальцевом протезе (3, 4, 5) расположен второй привод (30), который обеспечивает поворот, по меньшей мере, части пальцевого протеза (3, 4, 5) вокруг второй оси (31) поворота относительно первой оси (15) поворота. Второй привод (30) через передачу (32), в частности с непересекающимися осями, связан с ведомым элементом (33), который выполнен в виде червяка, который находится в зацеплении с сегментом (34) зубчатого колеса и образует винтовую зубчатую передачу (35). Протез имеет приближенную к внешнему виду естественной кисти форму и улучшенную функциональность. 15 з.п. ф-лы, 4 ил.
