RU 2361541 C2, 27.07.2006. SU 285446 A, 18.01.1971. SU 784994 A, 17.12.1980. SU 929341 A, 23.05.1982. RU 40882 U1, 10.10.2004. US 6149165 A, 21.11.2000.
Имя заявителя:
Общество с ограниченной ответственностью "РЭЛМА-СЕРВИС" (RU)
Изобретатели:
Куликов Николай Иванович (RU) Суханов Александр Борисович (RU) Пухлов Дмитрий Валерьевич (RU) Рябин Дмитрий Александрович (RU) Куприянов Андрей Дмитриевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "РЭЛМА-СЕРВИС" (RU)
Реферат

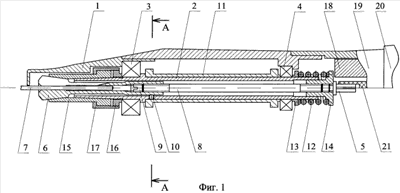

Шпиндель содержит полый вал, установленный на опорах качения в неподвижном корпусе и механически связанный с приводом вращательного движения, тягу и пружину механизма раскрытия-закрытия патрона, зажимной центрирующий патрон размещен на торцевом участке полого вала и выполнен в виде механически связанной с тягой разрезной втулки с внешней конической поверхностью и осевым каналом, предназначенным для установки хвостовика съемного инструмента, а разрезная втулка установлена с возможностью возвратно-поступательного осевого перемещения относительно полого вала. Для повышения точности обработки и упрощения технологического процесса его изготовления шпиндель содержит дополнительную центрирующую втулку, закрепленную на торцевом участке полого вала с помощью разъемного соединения. При этом внутренние поверхности торцевых частей центрирующей втулки выполнены в форме двух конических поверхностей, образующих внутренний канал центрирующей втулки, расширяющийся к ее торцевым частям, причем внешняя поверхность торцевого участка полого вала выполнена в форме конической поверхности, контактирующей с прилегающей к ней одной внутренней конической поверхностью центрирующей втулки, а внешняя коническая поверхность разрезной втулки контактирует с противолежащей другой внутренней конической поверхностью центрирующей втулки. 6 з.п. ф-лы, 4 ил.
