SU 1593644 А1, 23.09.1990. RU 2155011 C, 27.08.2000. US 2010036431 А1, 11.02.2010. CN 201079435 Y, 02.07.2008. US 3727611 A1, 17.04.1973. BjöRn Strömqvist et al. «Two-year follow-up of femoral neck fractures: Comparison of osteosynthesis methods». Acta Orthop Scand 55, 521-525, 1984.
Имя заявителя:
Белинов Николай Владимирович (RU)
Изобретатели:
Белинов Николай Владимирович (RU) Афанасьев Алексей Григорьевич (RU) Богомолов Николай Иванович (RU) Давыдов Сергей Олегович (RU)
Патентообладатели:
Белинов Николай Владимирович (RU)
Реферат

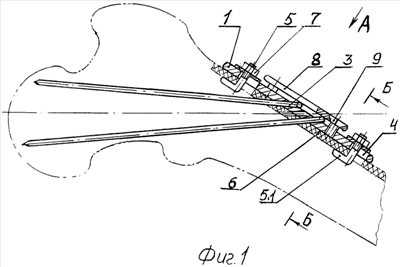

Изобретение относится к области травматологии и может быть использовано для хирургического лечения переломов шейки бедренной кости. Устройство содержит несущую пластину, имеющую направляющие отверстия для проведения пучка соединительных спиц с загнутыми наружными концами, и резьбовое отверстие для винта соединения с прижимной планкой. Несущая пластина выполнена продолговатой и на ее концах выполнены по одному сквозному пазу для выполнения сквозного канала в бедренной кости и установки в каждый паз Г-образного стержневого фиксатора с возможностью прихвата изогнутым концом кортикального слоя бедренной кости. На наружном конце Г-образного стержневого фиксатора выполнена резьба для зажимной гайки. Направляющие отверстия для проведения пучка соединительных спиц выполнены в несущей пластине с наклоном. Прижимная планка выполнена продолговатой неправильной формы с площадью, несколько превышающей площадь, занятой направляющими отверстиями в несущей пластине. В несущей пластине и прижимной планке выполнены дополнительно по одному соосному отверстию для взаимного резьбового соединения посредством второго винта. Изобретение обеспечивает повышение надежности остеосинтеза переломов шейки бедренной кости за счет повышения надежности сцепления и фиксации несущей пластины с кортикальным слоем бедренной кости. 2 з.п. ф-лы, 3 ил.
