ЕР 0760632 В1, 13.09.2000. SU 1064938 А, 07.01.1984. RU 2283631 С1, 27.01.2006. US 2004/087951 А1, 06.05.2004. СН 650915 А5, 30.08.1985. WO 01/82809 A, 08.11.2001. DE 4343117 A1, 22.06.1995.

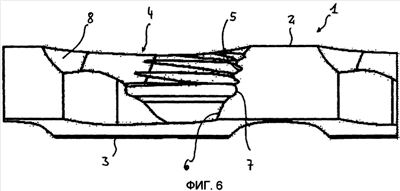

Группа изобретений относится к медицине. Костная пластина содержит нижнюю сторону (3), выполненную для опоры на кости, и верхнюю сторону (2), противоположную кости, а также отверстия, предусмотренные предпочтительно, по существу, вдоль продольной оси пластины, в которые для скрепления с костью вводятся в зацепление костные винты (9, 11). По меньшей мере одно из отверстий выполнено предпочтительно в виде сквозного удлиненного отверстия (4) с более длинной осью в направлении продольной оси пластины. В одной из частей участка боковой кромки удлиненного отверстия предусмотрены витки (5) резьбы, которые, если смотреть в направлении, поперечном плоскости верхней стороны, выполнены по глубине удлиненного отверстия (4) лишь частично. Если смотреть в направлении, поперечном плоскости верхней стороны, над витками резьбы (5) и/или под ними располагается гладкостенная фиксирующая структура (6) для вхождения в контакт с силовым замыканием с соответствующим образом выполненной контрструктурой (14) на головке (10, 12) или шейке костного винта (9, 11). Система состоит из костной пластины (1) и по меньшей мере одного костного винта (11). На головке (12) и/или шейке костного винта (11) в направлении его продольной оси друг за другом выполнены на первом участке резьба (13), а на втором участке, в качестве дополнения к фиксирующей структуре (6) удлиненного отверстия (4) костной пластины (1), опорная структура (14). С помощью изобретения расширяются возможности применения ранее известных костных пластин и повышается гибкость их использования. 2 н. и 11 з.п. ф-лы, 18 ил.
