RU 2254080 С2, 20.06.2005. RU 2249440 С1, 10.04.2005. RU 2220676 С2, 10.01.2004. RU 2250760 С2, 27.04.2005. US 6264658 B1, 24.07.2001. US 2004049197 A1, 11.03.2004. US 5716357 A, 10.02.1998. US 6613050 B1, 02.09.2003.
Имя заявителя:
Федеральное государственное учреждение "Российский научный центр "Восстановительная травматология и ортопедия" имени академика Г.А. Илизарова Федерального агентства по высокотехнологичной медицинской помощи" (RU)
Изобретатели:
Коваленко Павел Иванович (RU) Шевцов Владимир Иванович (RU) Худяев Александр Тимофеевич (RU) Бурлаков Эдуард Валентович (RU)
Патентообладатели:
Федеральное государственное учреждение "Российский научный центр "Восстановительная травматология и ортопедия" имени академика Г.А. Илизарова Федерального агентства по высокотехнологичной медицинской помощи" (RU)
Реферат

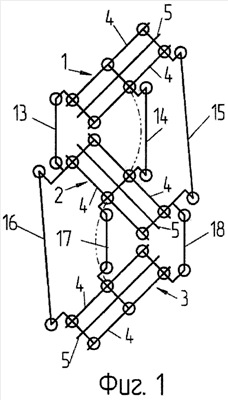

Изобретение относится к области медицинской техники, а именно к чрескостным устройствам, предназначенным для фиксации позвоночника, в частности, при лечении его сколиотической деформации. Аппарат содержит три подпружиненных опорных блока 1-3, шарнирно связанных между собой с возможностью регулировки относительного положения. Каждый из опорных блоков 1-3 включает соединенные между собой две крайние и среднюю опорные пластины 4 и 5 с закрепленными на них стержнями-шурупами. Каждая крайняя опорная пластина 4 и 5 снабжена тремя смещенными относительно друг друга сферическими гнездами, оснащенными шаровыми элементами. Соединение опорных пластин 4 и 5 выполнено посредством трех резьбовых стержней 11, жестко закрепленных в сквозных пазах средней опорной пластины 4 и установленных с возможностью продольного перемещения в сквозных отверстиях упомянутых шаровых элементов. Соединение каждого опорного блока 1-3 с последующим выполнено посредством трех резьбовых тяг 13-18, из которых центральная 14 и 17 и одна из крайних 13 и 18 оснащены пружинами. Концы резьбовых тяг 13-18 установлены в сквозных отверстиях шаровых элементов шарнирных узлов, закрепленных на выступающих концах соответствующих резьбовых стержней. Изобретение обеспечивает исключение возникающих «вредных» напряжений в элементах аппарата при его монтаже, приводящих к непредсказуемому направлению смещающих усилий, действующих на позвоночник, а также оптимальность нагружения стержней-шурупов, являющихся наиболее слабым звеном в биомеханической системе аппарат-позвоночник. 10 ил.
