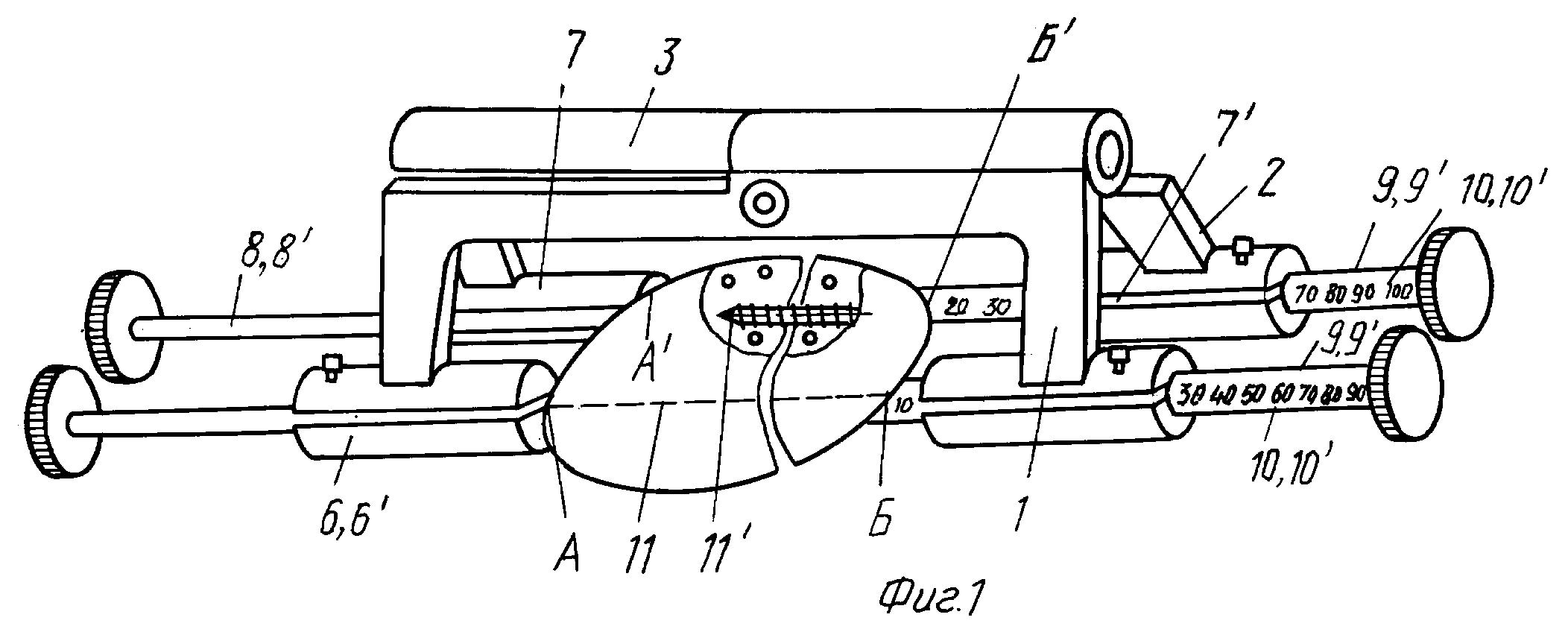

СПОСОБ ОСТЕОСИНТЕЗА ПЕРЕЛОМОВ НАДКОЛЕННИКА И КОНДУКТОР ДЛЯ РЕАЛИЗАЦИИ СПОСОБА | |
Номер публикации патента: 2161922 | |
Редакция МПК: | 7 | Основные коды МПК: | A61B017/56 A61B017/90 | Аналоги изобретения: | 1. RU 2018278 C1, 30.08.1994. 2. SU 1242147 C1, 07.07.1986. 3. SU 1149952 A, 15.04.1985. 4. SU 990208 A, 28.01.1983. 5. SU 1757654 A1, 30.08.1992. |
Имя заявителя: | Общество с ограниченной ответственностью Научно-производственное объединение "Остеомед" | Изобретатели: | Малыгина М.А. Невзоров А.М. Холявкин Д.А. Братушкин Д.А. | Патентообладатели: | Общество с ограниченной ответственностью Научно-производственное объединение "Остеомед" |
Реферат | |
Изобретение относится к медицине, а именно к травматологии и ортопедии, и может быть использовано при остеосинтезе, в том числе при переломах надколенника. Технический результат изобретения заключается в повышении точности остеосинтеза, увеличении эксплуатационной надежности при одновременном расширении функций кондуктора, увеличении продолжительности компрессии, уменьшении времени и упрощении проведения операции и уменьшении сроков восстановления функций сломанной кости, в том числе надколенника. Способ остеосинтеза переломов надколенника заключается в репозиции костных фрагментов, в формировании каналов поперек линии перелома через костные фрагменты и в фиксации фрагментов надколенника в собранном виде. После репозиции на костных фрагментах собранного надколенника фиксируют точку входа и соответствующую ей точку выхода продольной оси одного из формируемых каналов. Относительно продольной оси фиксируют точку входа и соответствующую ей точку выхода продольной оси другого канала. Через точки входа и соответствующие им точки выхода проводят спицы и формируют каналы с контролем их длины, и по спицам проводят винты. Длину каждого из винтов задают по длине соответствующего канала, а диапазон расстояния между каналами выбирают равным ≈ 10 - 25 мм. Кондуктор содержит направляющую опору с узлом для углубления и фиксации точки выхода продольной оси формируемого канала и штоком с мерной шкалой под спицу и взаимодействующий со спицей винт. Кондуктор снабжен дополнительной направляющей опорой с дополнительными узлом углубления и фиксации точки выхода продольной оси формируемого канала и штоком с мерной шкалой под спицу, четырьмя цилиндрами, и винтовым подпружиненным фиксатором. Направляющие опоры взаимосвязаны плоским шарнирным механизмом и разделены подпружиненным винтовым фиксатором. На рабочих частях каждой направляющей опоры соосно установлены по два указанных цилиндра с осевыми зазорами, допускающими размещение сломанной кости. Узел углубления и фиксации точки выхода формируемого канала и шток с мерной шкалой под спицу соосно встроены в соответствующие цилиндры каждой направляющей опоры. Спица выполнена с самонарезающей заточкой, а взаимодействующий с ней винт выполнен канюлированным. 2 с. и 1 з.п. ф-лы, 5 ил.
|
