| СПОСОБ ФОРМИРОВАНИЯ КАНАЛОВ В БОЛЬШЕБЕРЦОВОЙ И БЕДРЕННОЙ КОСТЯХ ПОД ИМПЛАНТАТЫ КРЕСТООБРАЗНЫХ СВЯЗОК И КОНДУКТОР ДЛЯ РЕАЛИЗАЦИИ СПОСОБА |  |
Номер публикации патента: 2161454 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | A61B017/56 A61B017/17 | | Аналоги изобретения: | 1. RU 2125844 C1, 10.02.1999. 2. SU 1678344 A1, 23.09.1991. 3. SU 1690726 A1, 15.11.1991. 4. SU 349392 A, 10.10.1972. 5. SU 655390 A, 15.04.1979. 6. US 5562664 A, 08.10.1996. 7. RU 2083179 C1, 10.07.1997. 8. DE 3803208 A1, 19.10.1989. 9. UK 2230453 A, 24.10.1990. 10. EP 0265659 A2, 04.05.1988. |
| Имя заявителя: | Малыгина Марина Александровна | | Изобретатели: | Малыгина М.А.
Невзоров А.М.
Холявкин Д.А. | | Патентообладатели: | Малыгина Марина Александровна
Невзоров Андрей Михайлович
Холявкин Дмитрий Анатольевич |
Реферат | |

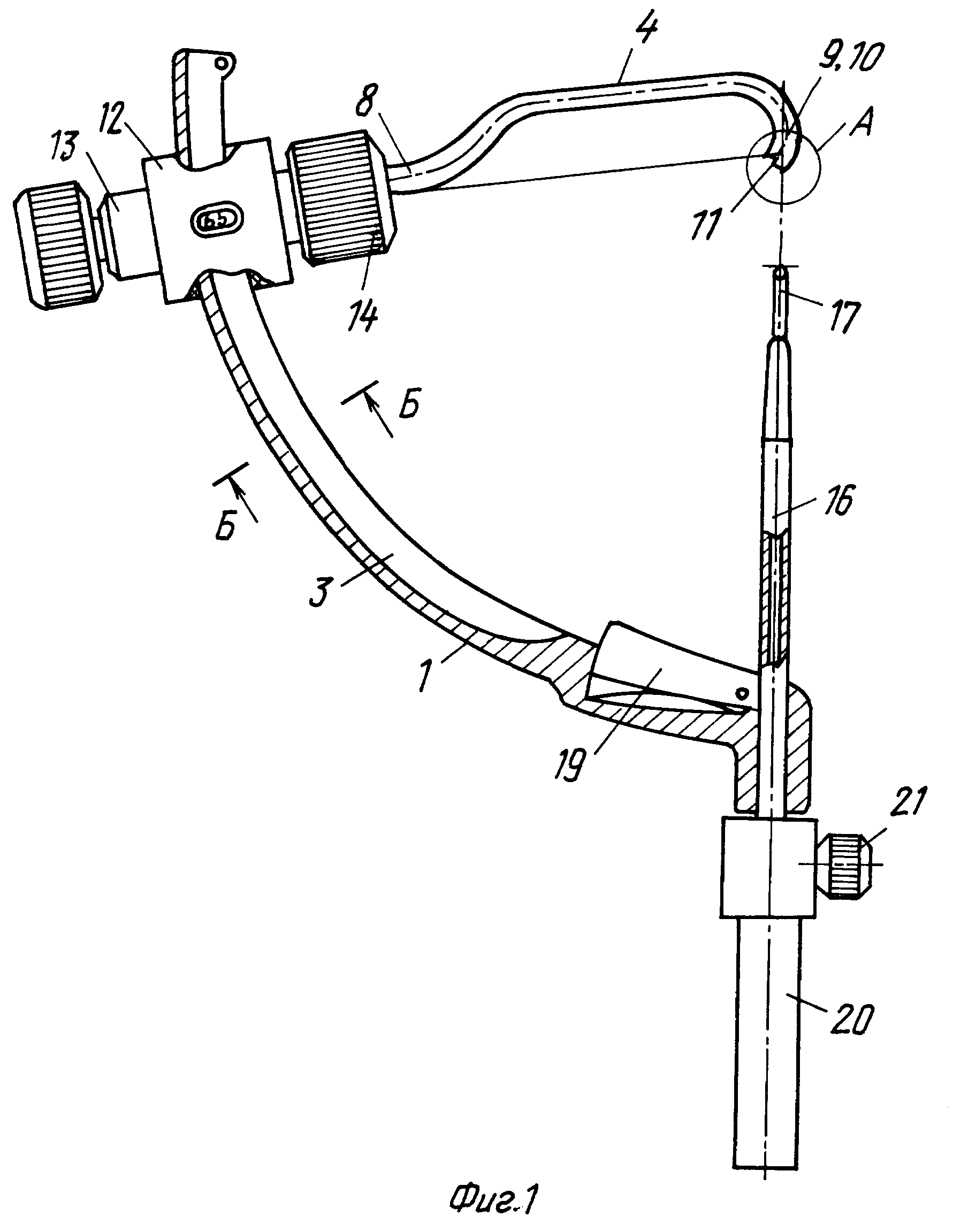

Изобретение может быть использовано в хирургических операциях коленного сустава для формирования костных каналов при установке имплантатов связок взамен поврежденных связок. Способ формирования каналов в большеберцовой и бедренной костях под имплантаты крестообразных связок заключается в том, что на выходе формируемого канала закрепляют упор лапки скобы кондуктора, на входе в формируемый канал соосно фиксируют шток под спицу скобы, геометрический центр которой совмещен с точкой пересечения оси штока и оси упора лапки, после чего соосно штоку снаружи внутрь кости проводят спицу и по спице сверлом формируют канал, длину формируемого канала определяют по разности между радиусом скобы и длиной штока от скобы до входа в канал, а длину сверла и имплантатов связок задают по этой разности. Кондуктор содержит скобу со шкалой, выполненную с пазом по всей длине, подвижно связанную со скобой и несущую взаимодействующие со скобой узел фиксации углового положения и узел крепления лапки, лапку для формирования канала в большеберцовой кости под имплантат передней крестообразной связки, имеющую опорную часть и рабочую часть с упором, лапку для формирования канала в бедренной кости под имплантат связки, опорная часть которой выполнена за одно целое с удлинителем, подвижно связанным с пазом скобы, а рабочая часть выполнена с упором, радиально установленный на скобе подвижный по оси шток под спицу с мерной шкалой и встроенным в скобу кнопочным фиксатором, причем точка пересечения осей штока и упоров лапок совмещена с геометрическим центром скобы. Кондуктор снабжен размещенным на штоке под спицу цилиндром с винтовым фиксатором положения штока, сверлом с мерной насечкой и ограничительным упором и дополнительной лапкой, рабочая часть с упором которой выполнены по форме, соответствующей физиологическому изгибу плато за задний край большеберцовой кости для формирования канала в большеберцовой кости под имплантат задней крестообразной связки, и снабжена шипами, закрепленными на упоре симметрично относительно точки, совмещенной с геометрическим центром скобы. 2 с. п. ф-лы, 7 ил.
|
