| КООРДИНАТНАЯ РАМКА ДЛЯ РЕНТГЕНОТОПОМЕТРИИ |  |
Номер публикации патента: 2183941 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | A61B006/02 | | Аналоги изобретения: | ЧЕРНИЙ А.Н. Рентгенотопография. - М.: Недра, 1981, 161 с. SU 1405819 А1, 30.06.1988. WO 97/38629 А1, 23.10.1997. ЛАГУНОВА И.Г. и др. Технические основы рентгеновской диагностики. - М.: Медицина, 1973, с.143-147. SU 919662 А, 15.04.1982. SU 933079 А, 10.06.1982. |
| Имя заявителя: | Мишкинис Александр Борисович | | Изобретатели: | Мишкинис А.Б.
Черний А.Н. | | Патентообладатели: | Мишкинис Александр Борисович
Черний Александр Николаевич |
Реферат | |

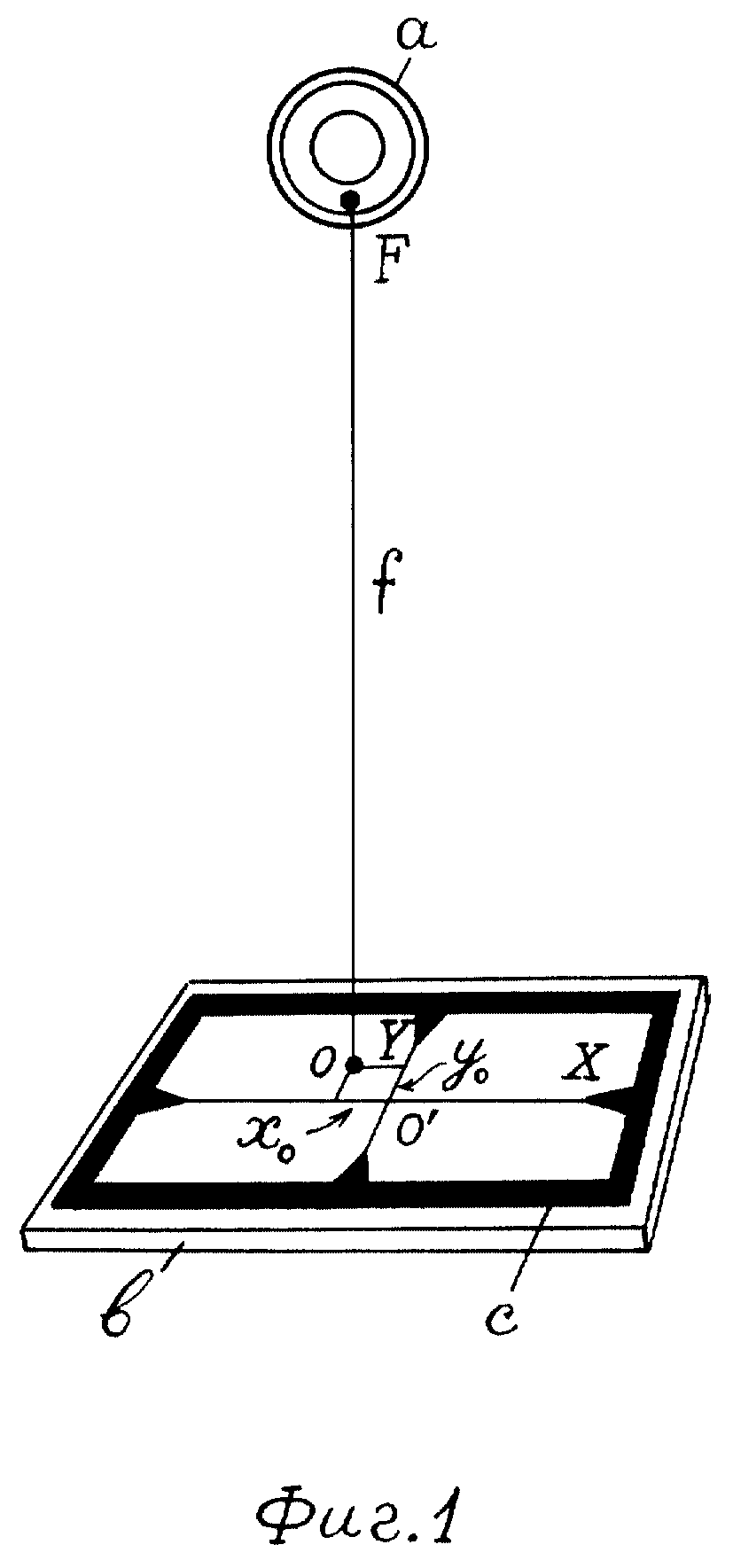

Изобретение относится к рентгенотехнике, а именно к устройствам для топометрии внутренних органов по рентгеновским снимкам. В координатной рамке для рентгенотопометрии, содержащей корпус из жесткого рентгеноконтрастного материала с центральным окном квадратной формы и четырьмя координатными метками треугольной формы, расположенными по краям окна таким образом, что прямые, проведенные через их вершины, образуют прямоугольное перекрестие, в каждом из четырех сторон корпуса имеется сквозной растр, элементы которого распложены перпендикулярно основанию корпуса рамки и параллельно соответствующим осям координат, причем растр примыкает к сцинтиллятору, оптически сопряженному с полупроводниковым детектором, соединенным через аналого-цифровой преобразователь с электронной вычислительной машиной. Кроме того, стенки пазов растра со стороны окна рамки имеют наклон по направлению источника рентгеновского излучения. Изобретение позволит повысить точность и надежность рентгенотопометрии внутренних органов путем автоматического определения координат главной точки рентгеновского снимка. 5 ил.
|
