US 5293867 А, 15.03.1994. US 3998213 A, 21.12.1976. DE 19516659 A1, 07.11.1996. SU 166446, 19.11.1964.
Имя заявителя:
Ипполитова Татьяна Владимировна (RU), Гаусс Константин Робертович (DE)
Изобретатели:
Ипполитова Татьяна Владимировна (RU) Гаусс Константин Робертович (DE)
Патентообладатели:
Ипполитова Татьяна Владимировна (RU) Гаусс Константин Робертович (DE)
Реферат

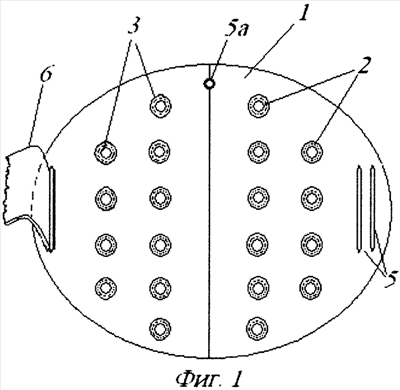

Изобретение относится к области электротехники и медицинского приборостроения и может быть использовано для получения записи электроэнцефалограммы и упрощения манипуляций, связанных с установкой и фиксацией электродов ЭЭГ на голове животных. Устройство выполнено в виде единой электродной платы, основу которой составляет прозрачная полимерная пластина-держатель. Вся центральная поверхность платы занята множественными расположенными в шахматном порядке гнездовыми отверстиями, в которых находятся подвижные, полые, трубчатые, металлические электроды. Ограничение поступательного движения электродных корпусов относительно краев гнездовых отверстий с внешней стороны пластины-держателя обеспечивается конструктивным расширением верхней части трубчатого электродного корпуса в области подключения штекера разъемного контакта. С нижней стороны платы электроды подвижно зафиксированы надетыми на их корпуса возвратными пружинами. Пружины закреплены их нижним витком в области кожно-электродных контактных поверхностей и свободно упираются их верхними витками в нижнюю поверхность пластины-держателя. Внутренняя полость электрода предназначена для удобства подключения и для введения в нее контактного электролитного раствора или геля. На боковых краях пластины-держателя предусмотрены шлицы для крепежа фиксирующих ремней, а в задней части - отверстие для дополнительного крепления. Использование изобретения позволит получить качественную запись электроэнцефалограммы головного мозга животных. 4 з.п. ф-лы, 7 ил.
