| ПУЛЬСОВОЙ ОКСИМЕТР |  |
Номер публикации патента: 2175523 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | A61B005/145 | | Аналоги изобретения: | Медицинская техника, № 5, 1992, с.16-17. RU 2057484, C1, 10.04.1996. RU 94017985 A1, 10.08.1996. US 5766131 A, 16.01.1998. US 5323776 A, 28.01.1994. EP 0379140 A1, 25.07.1990. EP 0645117 A1, 29.03.1995. |
| Имя заявителя: | Закрытое акционерное общество "МИКАРД-ЛАНА" | | Изобретатели: | Матус К.М.
Муранов С.А. | | Патентообладатели: | Закрытое акционерное общество "МИКАРД-ЛАНА" |
Реферат | |

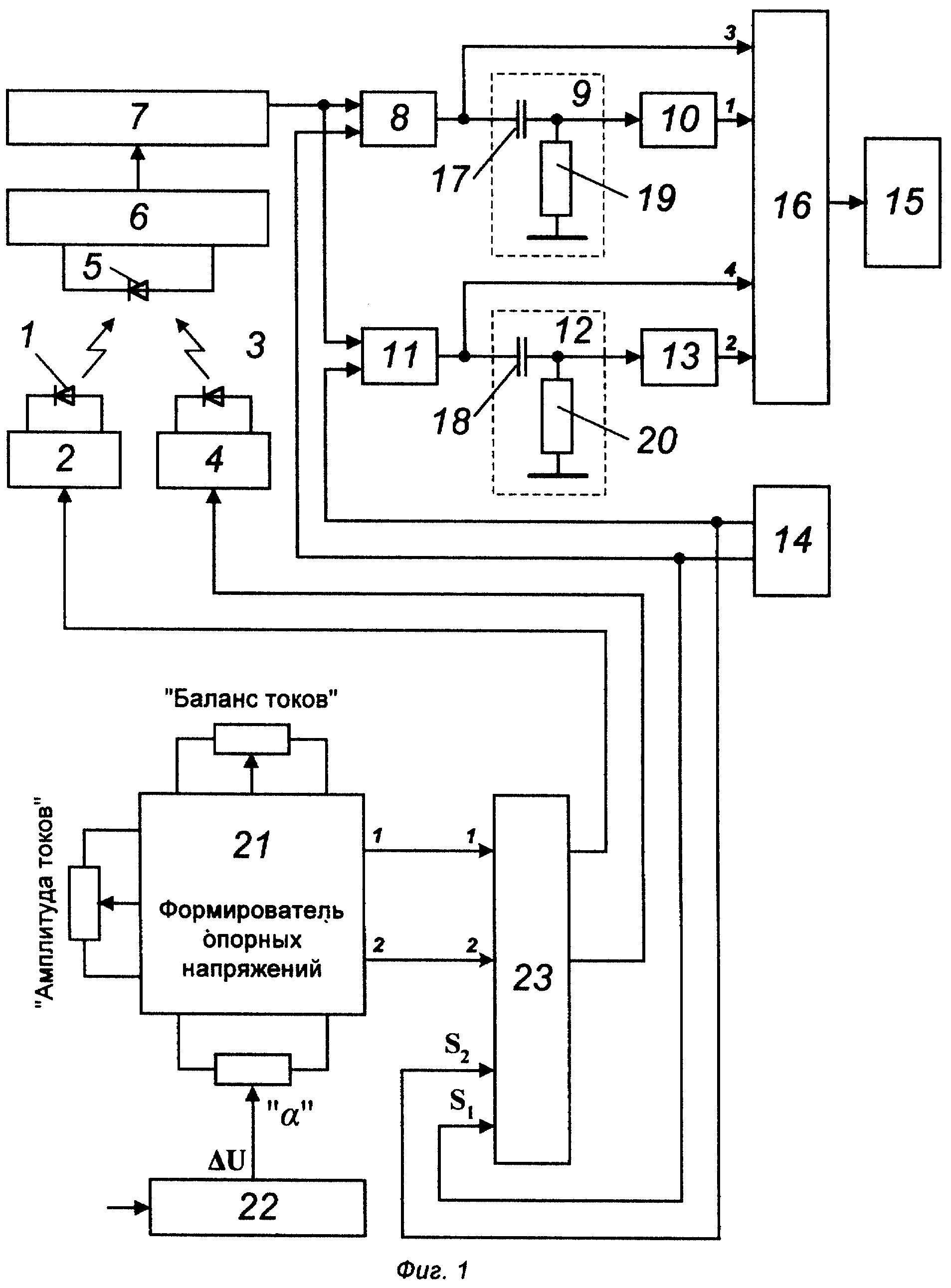

Изобретение относится к медицинской технике и может быть использовано для неинвазивного изменения насыщения артериальной крови кислородом в режиме непрерывного мониторинга. Пульсовой оксиметр содержит источник излучения в красном диапазоне излучения, подключенный к первому источнику тока, источник излучения в инфракрасном диапазоне излучения, подключенный к второму источнику тока, фотоприемник, выполненный в виде фотодиода, и преобразователь электрического сигнала, подключенный к фотоприемнику, усилитель напряжения постоянного тока, вход которого соединен с выходом преобразователя электрического сигнала, выполненного в виде преобразователя напряжение-напряжение, последовательно соединенные первый синхронный детектор, первый вход которого подключен к выходу усилителя напряжения постоянного тока, первый фильтр верхних частот и первый усилитель напряжения переменного тока, последовательно соединенные второй синхронный детектор, первый вход которого подключен к выходу усилителя напряжения постоянного тока, второй фильтр верхних частот и второй усилитель напряжения переменного тока, а также формирователь противофазных импульсов частотой 200 - 2000 Гц, первый выход которого подключен к управляющему входу первого синхронного детектора, а второй выход - к управляющему входу второго синхронного детектора, и подключенный своим выходом к индикатору и своими первым и вторым входами - к выходам соответственно первого и второго усилителей напряжения переменного тока блока вычисления функции. Кроме того, введен формирователь опорных напряжений с регуляторами "Амплитуда токов", "Баланс токов" и ″α″, а также регулируемый источник переменного напряжения частотой 1 - 2 Гц и коммутатор с соответствующими связями. Изобретение позволяет обеспечить возможность поверки пульсового оксиметра в процессе изготовления и эксплуатации. 1 з.п. ф-лы, 7 ил.
|
