ДАТЧИК СЕРДЦЕБИЕНИЯ

Номер публикации патента: 2167598

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000101018/14		Получить полное описание патента

Реферат

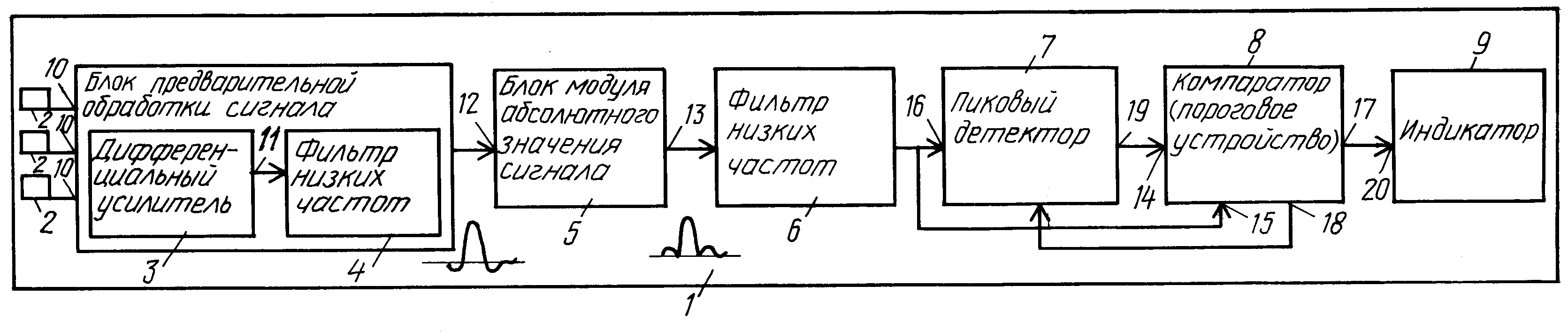

Изобретение относится к медицине и может быть использовано для контроля состояния пострадавшего в медицине катастроф: на месте происшествия и при транспортировке пострадавшего. Датчик сердцебиения содержит корпус с электродами, связанный с блоком предварительной обработки сигнала, и компаратор, первый выход которого соединен с индикатором. Датчик дополнительно снабжен блоком модуля абсолютного значения сигнала, пиковым детектором и фильтром низких частот. Блок модуля абсолютного значения сигнала установлен между блоком предварительной обработки сигнала и фильтром низких частот, пиковый детектор снабжен двумя входами и выходом, из которых первый вход соединен с выходом фильтра низких частот, а второй вход - с вторым выходом компаратора, первый вход которого подключен к выходу пикового детектора, а второй вход связан с выходом фильтра низких частот. Блок предварительной обработки сигнала выполнен в виде дифференциального усилителя, являющегося входом блока и связанного с ним дополнительного фильтра низких частот, являющегося выходом блока. Датчик позволяет осуществлять автоматический контроль за наличием сердцебиения и обладает повышенной помехоустойчивостью. 1 з.п. ф-лы, 1 ил.
