ОСВЕТИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ ЭНДОСКОПИЧЕСКОЙ ТЕХНИКИ

Номер публикации патента: 2161901

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000112821/14		Получить полное описание патента

Реферат

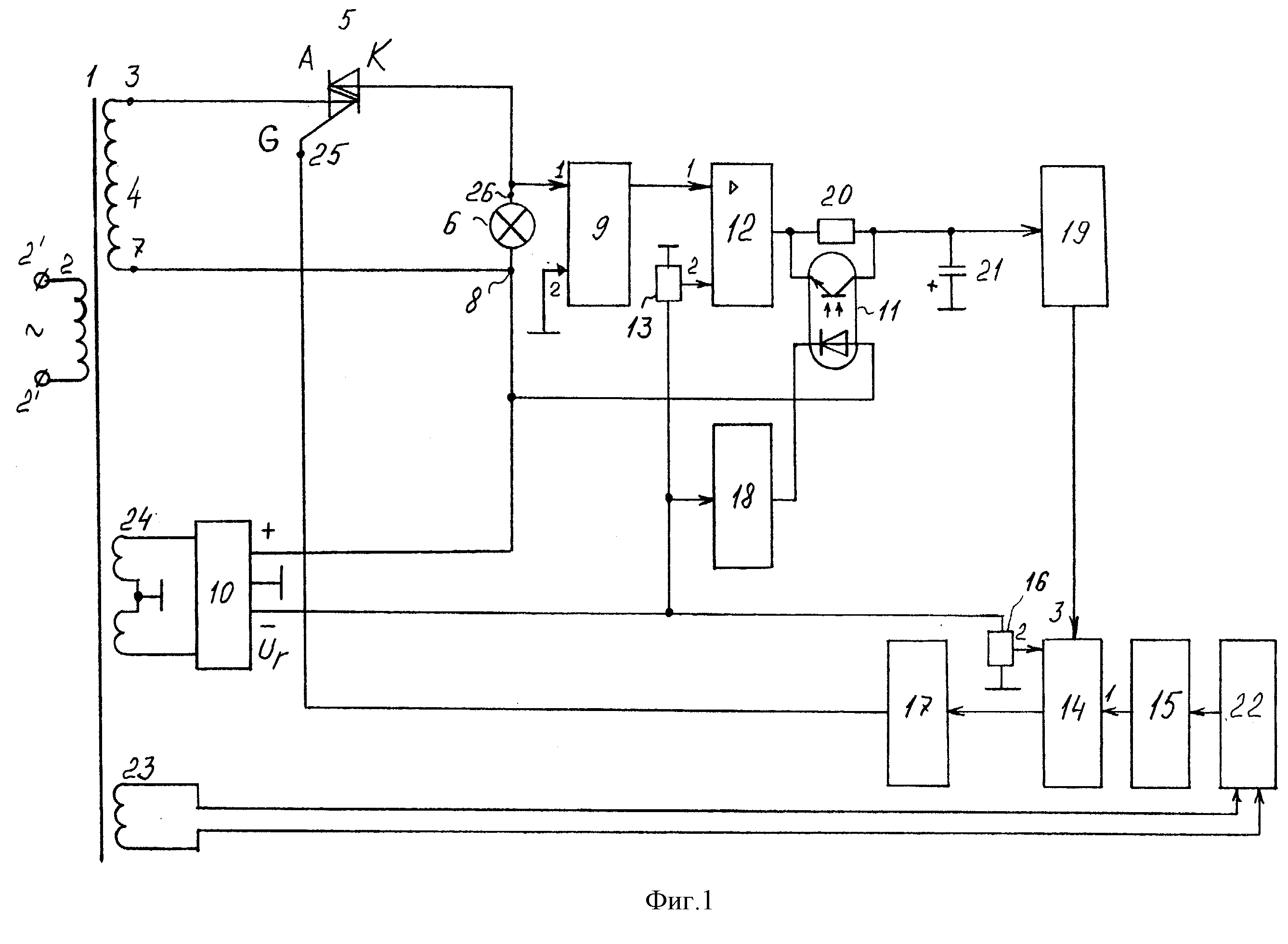

Изобретение относится к медицинской технике, а именно к эндоскопической и офтальмологической технике, и может быть использовано в осветителях для аппаратуры с волоконными световодами. Осветительное устройство содержит силовой трансформатор, первичная обмотка которого соединена с выводами для подключения к сети переменного тока, начало первой вторичной обмотки соединено через управляемый ключ переменного тока с лампой накаливания, а конец - со свободным выводом лампы накаливания. Устройство содержит датчик напряжения, выпрямитель, ключ постоянного тока, усилитель, регулятор освещенности, блок сравнения, генератор пилообразного напряжения, регулировочный резистор, формирователь импульсов управления, реле времени, эмиттерный повторитель, RC-цепь, формирователь прямоугольных импульсов, дополнительную вторичную обмотку силового трансформатора и вторичную обмотку. Благодаря новому схемному решению датчика напряжения обеспечивается повышенное качество и стабильность изображения в эндоскопической технике. 6 ил.
