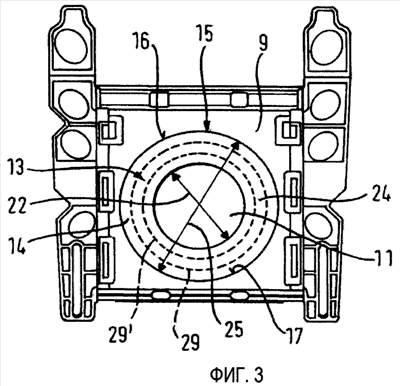

Изобретение относится к мешку для пылесоса. Мешок (8) для пылесоса с воздухопроницаемым мешком (10) и фланцем (9), в котором предусмотрено входное отверстие (11) для введения соединительного патрубка (5, 5') пылесоса (1), при этом входное отверстие (11) снабжено кольцевым уплотнением (13, 14), закрепленным на внутренней кромке (16) канавки (15) фланца (9), с уплотнительным язычком (24), причем уплотнение (13, 14) выполнено пригодным для введения различных соединительных патрубков (5, 5') различной величины и имеет внутренний диаметр (22), меньший, чем минимальный диаметр (19') первого вводимого соединительного патрубка (5'), а также имеет наружный диаметр (25), больший, чем максимальный диаметр (19) второго вводимого соединительного патрубка (5), причем наружная кромка уплотнения (13, 14) совпадает с внутренней кромкой (16) канавки (15), отличающийся тем, что отношение наружного диаметра (25) и внутреннего диаметра (22) уплотнения (13, 14) составляет от 1,7 до 2,5, фланец (9) выполнен из полимерного материала, а уплотнение (13, 14) сформировано на фланце (9) как единое целое с фланцем (9) из полимерного материала методом литья под давлением. Настоящее изобретение предпочтительно реализует фланец мешка для пылесоса, который надежно и герметично соединяется с патрубками, имеющими различные диаметры. 2 з.п. ф-лы, 5 ил.
