ТЕЛЕСКОПИЧЕСКАЯ ВСАСЫВАЮЩАЯ ТРУБКА ПЫЛЕСОСА

Номер публикации патента: 2161900

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99122518/12		Получить полное описание патента

Реферат

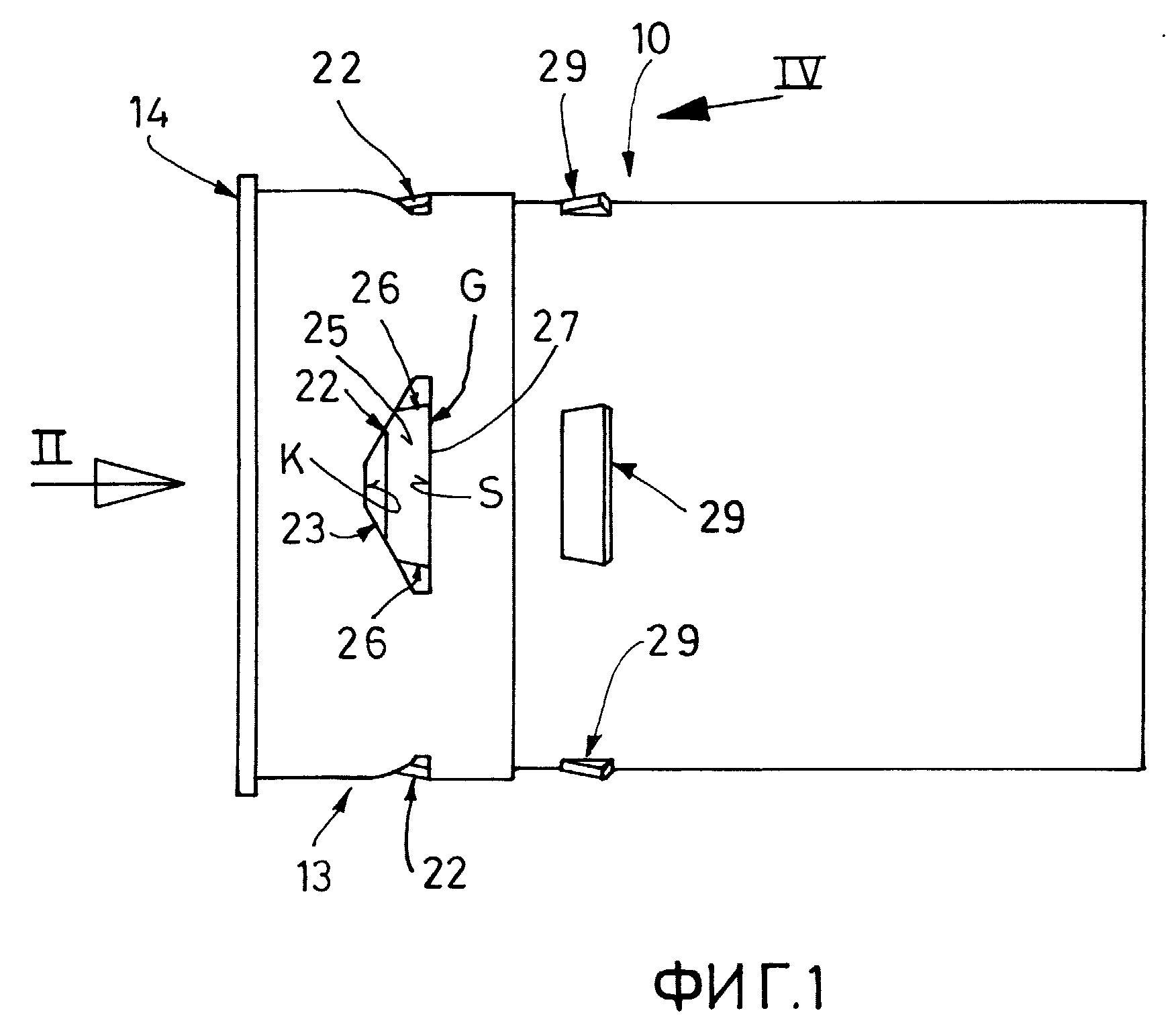

Телескопическая всасывающая трубка пылесоса имеет внутреннюю трубку (10) и наружную трубку (20), а также уплотнительную втулку из пластмассы, укрепленную на внутреннем конце (11) внутренней трубки и расположенную в промежуточном пространстве (Z) между внутренней и наружной трубками. Толщина втулки не больше, чем зазор (Z) для ее посадки между внутренней и наружной трубками. Втулка имеет уплотнительную манжету (14), которая выступает в направлении оси над внутренней торцевой поверхностью (11) внутренней трубки (10) и опирается за счет собственной упругости на внутреннюю поверхность (21) наружной трубки (20). Уплотнительная втулка имеет в качестве стопорящего элемента, по меньшей мере, один выступ (22), входящий в промежуточное пространство (Z) между внутренней и наружной трубками. Выступ (22) выполнен на стенке (21) внутренней трубки (10), стопорный элемент втулки представляет собой паз (23), который выполнен на внутренней поверхности (19) уплотнительной втулки (13) и в который входит выступ (22). Стопорный элемент (23) втулки и стопорящий элемент (22) трубки фиксируют уплотнительную втулку (13) на внутренней трубке (10), по меньшей мере, в направлении оси. Данное изобретение позволяет улучшить возможность установки известной уплотнительной втулки и вместе с тем при известных условиях сократить расходы на ее установку. 11 з.п. ф-лы, 5 ил.
