ЕР 1498796 А1, 19.01.2005. WO 0227344 А1, 04.04.2002. DE 102005017870 А1, 24.11.2005. WO 2006063684 А1, 22.06.2006.
Имя заявителя:
БСХ БОШ УНД СИМЕНС ХАУСГЕРЕТЕ ГМБХ (DE)
Изобретатели:
ХРИСТМАНН Енс (DE) ШВАЙЕР Петер (DE)
Патентообладатели:
БСХ БОШ УНД СИМЕНС ХАУСГЕРЕТЕ ГМБХ (DE)
Приоритетные данные:
09.07.2007 DE 102007031886.5
Реферат

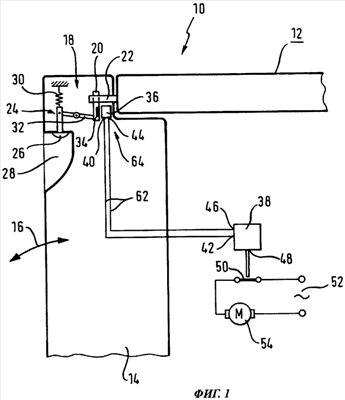

Изобретение относится к бытовому прибору (10), содержащему, по меньшей мере, одну дверь (14) и устройства для определения открытого или закрытого положения двери, выполненные с возможностью измерения индуктивности, причем устройства для определения положения двери содержат, по меньшей мере, один постоянный магнит (34) и датчик (36) Холла и при открытом или закрытом положении двери подают сигнал, соответствующий положению двери, в частности, отличный от нуля, отличающийся тем, что устройства для определения положения двери соединены с контролирующей схемой (38), выполненной с возможностью, по меньшей мере, контролировать работоспособность устройств для определения положения двери, причем контролирующая схема (38) содержит дифференциальную схему (56), которая сравнивает выходные сигналы датчика (36) Холла с эталонным сигналом датчика (36) Холла, и в случае отклонения выходных сигналов датчика (36) Холла от эталонного сигнала подает сигнал, а управляющее устройство бытового прибора (10) обрабатывает сигнал и в зависимости от указанного сигнала инициирует различные меры безопасности в виде отключения насоса, в частности циркуляционного насоса, или отключения нагрева. Кроме того, изобретение относится к устройству (64) для определения положения запорного элемента двери. Изобретение направлено на создание бытового прибора с функцией самодиагностики. 8 з.п. ф-лы, 2 ил.
