| УСТРОЙСТВО МИНИАТЮРНОЙ КОНСТРУКЦИИ ДЛЯ ПОЛУЧЕНИЯ ВЫСОКОГО ДАВЛЕНИЯ В РАСПЫЛЯЕМОЙ ТЕКУЧЕЙ СРЕДЕ |  |
Номер публикации патента: 2179075 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B05B011/00 A47K005/12 A61M015/00 | | Аналоги изобретения: | FR 2699390 А1, 24.06.1994. US 5497944 А, 12.03.1996. GB 2243880 А, 13.11.1991. US 5472143 А, 05.12.1995. SU 1797848 А, 28.02.1993. |
| Имя заявителя: | Берингер Ингельхайм Интернациональ ГмбХ (DE) | | Изобретатели: | ЙЕГЕР Йоахим (DE)
ЦИРИЛЛО Паскуаль (DE)
АЙХЕР Йоахим (DE)
ГЕЗЕР Йоханнес (DE)
ФРОЙНД Бернхард (DE)
ЦИРЕНБЕРГ Бернд (DE) | | Патентообладатели: | Берингер Ингельхайм Интернациональ ГмбХ (DE) | | Номер конвенционной заявки: | 195 36 902.5 | | Страна приоритета: | DE | | Патентный поверенный: | Сапельников Дмитрий Алексеевич |
Реферат | |

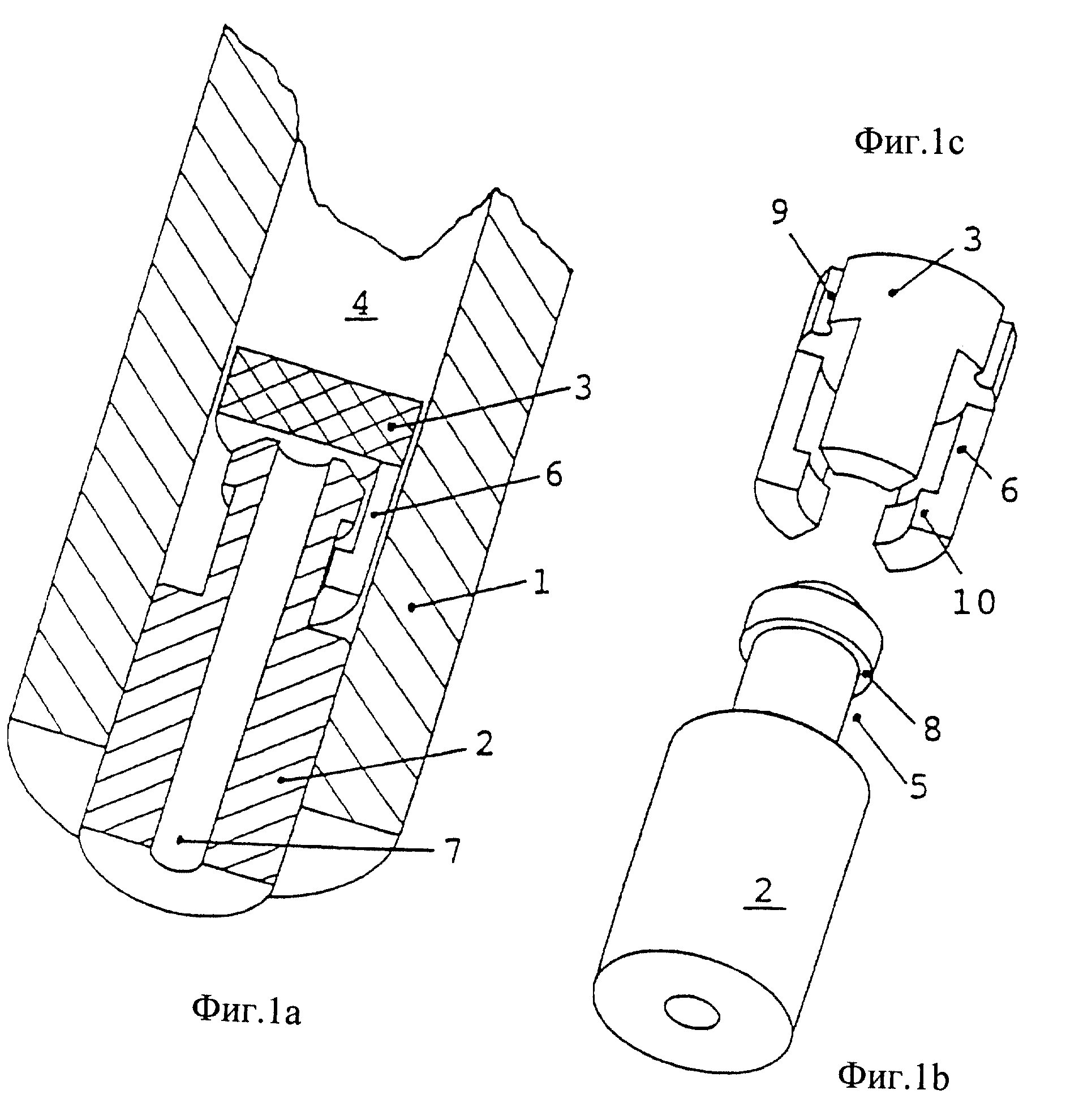

Миниатюрное устройство для получения высокого давления в текучей среде налагает строгие требования на процесс изготовления. Устройство согласно изобретению состоит из полого поршня, установленного с возможностью перемещения в цилиндре, и клапанного элемента, который направляется полым поршнем и установлен с возможностью совершения перемещения в осевом направлении относительно полого поршня. Клапанный элемент расположен у одного конца полого поршня внутри его или непосредственно перед концом полого поршня. Устройство используется в механически работающем распылителе высокого давления. Распылитель состоит из корпуса из двух частей, который содержит корпус насоса с соплом, блокирующий механизм, корпус пружины с пружиной, не находящийся под давлением контейнер для хранения текучей среды и механический счетчик, встроенный в корпус пружины. Клапан действует без какой-либо дополнительной силы, закрывается очень быстро в результате сопротивления потока текущей среды и прочно изолирует от высокого давления. Распылитель безопасен, прост в работе и экологичен. Текучая среда отмеряется исключительно точно. Распылитель используется, например, для получения ингаляционных аэрозолей жидких медикаментов без использования газа-вытеснителя при давлении, например, 320 бар (32 МПа). Клапан действует также в результате действия трения на стенки цилиндра. Устройство имеет также камеру высокого давления, расположенную перед поршнем внутри цилиндра, и стопорное средство на полом поршне, ограничивающее осевое перемещение клапанного элемента. Клапанный элемент имеет сформированную уплотняющую поверхность у впускного его конца. Технический результат - создание устройства миниатюрной конструкции, позволяющего получить высокое давление в текучей среде при обеспечении надежной работы также после длительного срока службы. 2 с. и 24 з.п. ф-лы, 6 ил.
|
