ПРОПУСКНОЙ БЛОК ДЛЯ УМЫВАЛЬНИКА

Номер публикации патента: 2171615

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000102850/12		Получить полное описание патента

Реферат

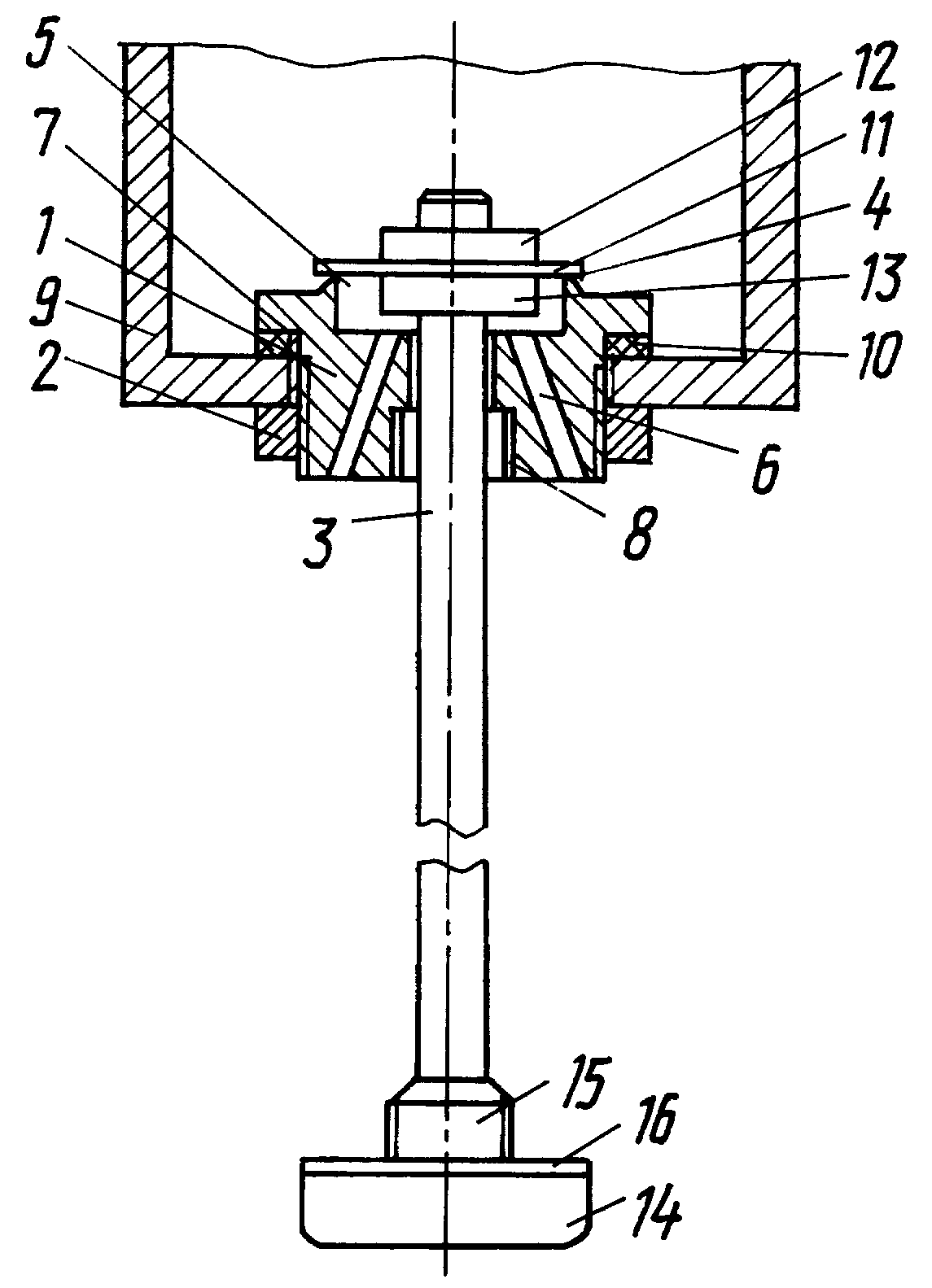

Изобретение относится к санитарной технике, в частности к устройствам, предназначенным для мытья рук и лица в условиях отсутствия водопроводной сети, и может быть использовано в любых емкостях, например пластмассовых бутылках из-под напитков, ведрах, канистрах, алюминиевых кастрюлях и т.п. для употребления в качестве умывальника. Пропускной блок для умывальника содержит корпус с осевым отверстием и седлом, установленный в корпусе с возможностью вертикального перемещения шток с клапаном и наконечником, и проходные каналы для воды. Седло расположено на верхней части корпуса и имеет сверху острую кромку для контакта с клапаном. Клапан выполнен в виде эластичной шайбы, закрепленной между жесткими плоскими элементами, нижний из которых установлен с возможностью ограничения перемещения эластичной шайбы при избыточном давлении воды в углублении корпуса под седлом. Проходные каналы выполнены в корпусе блока с наклоном к его оси и их входы расположены в упомянутом углублении под седлом, жесткие плоские элементы и наконечник имеют резьбовое соединение со штоком. В осевом отверстии корпуса выполнена резьба для соединения с наконечником штока, имеющим резьбовой выступ и уплотнительную прокладку. Данное решение позволяет упростить конструкцию существующих подобных устройств для умывальника, повысить надежность, увеличить долговечность и обеспечить удобство эксплуатации. 3 з.п.ф-лы, 1 ил.
