WO 8905109 А1, 15.06.1989. US 5163774 А, 17.11.1992. US 4850659 А, 25.07.1989. US 4458965 А, 10.07.1984. DE 19606713 А1, 28.08.1997. DE 3713254 А1, 19.11.1987. SU 1436976 А1, 15.11.1988. SU 1800960 A3, 07.03.1993.
Имя заявителя:
ПАУЛЬ ХЕТТИХ ГМБХ ЭНД КО. КГ (DE)
Изобретатели:
ВИЛЛЕ Маркус (DE)
Патентообладатели:
ПАУЛЬ ХЕТТИХ ГМБХ ЭНД КО. КГ (DE)
Приоритетные данные:
27.01.2005 DE 202005001281.5
Реферат

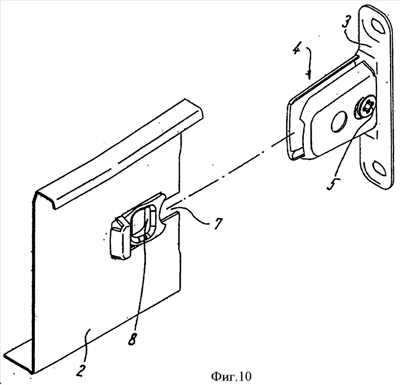

Изобретение относится к выдвижному ящику, имеющему две боковые царги и панель, и направлено на упрощение конструкции крепления и регулирования панели на передних торцах боковых царг. Выдвижной ящик с двумя боковыми царгами и панелью, закрепленной на передних торцах царг и регулируемой, по меньшей мере, в вертикальном направлении относительно ящика содержит две крепежные пластины, имеющие корпусы, вытянутые вдоль боковых царг и прикрывающие боковые царги по бокам, закреплены на панели на ее внутренней стороне, напротив боковых царг. Каждый корпус имеет кулачок регулирования высоты и зажимной кулачок, расположенные на одной линии. Зажимной кулачок входит в зацепление за контропору в зоне каждой боковой царги. Имеется опорный элемент, выполненный с возможностью упруго отгибаться от плоскости боковой царги таким образом, что зажимной кулачок имеет возможность перемещаться через опорный элемент, в то же время отгибая его за счет нажима на корпус в продольном направлении боковой царги, и после упругого возврата опорного элемента оказывается установлен в положении зацепления за контропорой. Кулачок регулирования высоты оказывается в опорном положении в переднем вырезе боковой царги. 15 з.п. ф-лы, 25 ил.
