ЕР 1752063 А1, 14.02.2007. WO 02/056726 А2, 25.07.2002. WO 00/54623 А1, 21.09.2000. WO 2006013408 А1, 09.02.2006. RU 2155532 С2, 10.09.2000.
Имя заявителя:
ГЕКА ГмбХ (DE)
Изобретатели:
ШВАБ Фридрих (DE) ВОЛЬФСГРУБЕР Дитер (DE)
Патентообладатели:
ГЕКА ГмбХ (DE)
Приоритетные данные:
31.08.2007 EP 07017046.9
Реферат

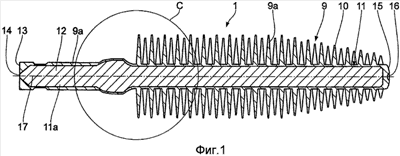

Изобретение относится к элементу косметического набора, в частности к аппликатору. Задачей изобретения является изготовление элемента косметического набора, в частности многослойной детали, двухкомпонентным способом литья под давлением, у которой внутренний пластмассовый компонент через одну единственную общую точку впуска инжектирован во второй внешний пластмассовый компонент. Элемент косметического набора является аппликатором в виде щеточки (1). Она выполнена в качестве отлитой под давлением многослойной детали, состоящей их двух разных пластмассовых компонентов (9а, 11а). Первый внутренний пластмассовый компонент (11а) инжектирован во внешний пластмассовый компонент (9а) через одну-единственную общую точку (14) впуска. Первый внутренний пластмассовый компонент (11а) и второй внешний пластмассовый компонент (9а) везде прилегают друг к другу строго по контуру. Область соединения между первым внутренним пластмассовым компонентом (11а) и вторым внешним пластмассовым компонентом (9а) везде выполнена без зазора. Второй внешний пластмассовый компонент (9а) окружает первый внутренний пластмассовый компонент (11а) полностью за исключением, самое большое, точки (14) впуска. Многослойная деталь (1), отлитая под давлением, имеет общий вес максимум 10 г. Техническим результатом изобретения является изготовление элемента косметического набора, в частности многослойной детали, двухкомпонентным способом литья под давлением, у которой внутренний пластмассовый компонент через одну-единственную общую точку впуска инжектирован во второй внешний пластмассовый компонент. 14 з.п. ф-лы, 6 ил.
