US 5309651 А, 10.05.1994. US 3464126 А, 02.09.1969. SU 94012897 А, 27.09.1995.
Имя заявителя:
Камилеон Холдингз, ЭлЭлСи (US)
Изобретатели:
ХАНДЕЛ Дэвид (US) УАЙТ Айан (US) УАЙТ Дэвид (US)
Патентообладатели:
Камилеон Холдингз, ЭлЭлСи (US)
Приоритетные данные:
18.04.2005 US 60/672,475
Реферат

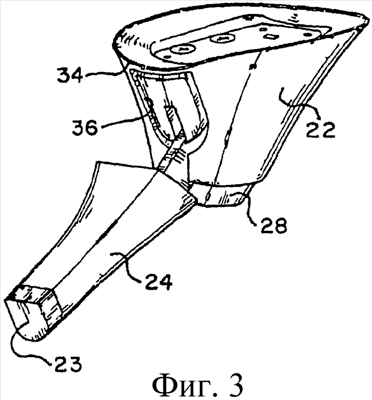

Обувь (10), которая имеет подошву (12) с носочной (14), пяточной (16) и расположенной между ними геленочной частью (18). Каблук (20), который состоит из двух частей, имеет деталь (22) низкого каблука, прикрепленную к пяточной части подошвы, и паз (42), который выполнен в детали (22). К детали низкого каблука посредством опорного стержня (38), имеющего поперечное сечение по существу прямоугольной формы, прикреплена надставка (24) для создания высокого каблука. Опорный стержень (38) выполнен с возможностью совершения ограниченного осевого и поворотного перемещения внутри паза. Опорный стержень (38) и паз (42) имеют размеры, обеспечивающие предотвращение вращения надставки (24) вокруг ее центральной оси. Надставка (24) выполнена с возможностью поворота относительно подошвы (12) между первым положением, в котором надставка находится под деталью (22) низкого каблука и по существу расположена с ней на одной линии, и вторым положением, в котором надставка расположена по существу под геленочной частью (18) подошвы. В основании детали низкого каблука имеется набойка (28) низкого каблука, которая проходит в нижнем направлении и контактирует с землей, когда надставка (24) сложена. Набойка (28) низкого каблука полностью закрыта и спрятана скошенным краем (32), расположенным в верхней части надставки (24), когда последняя находится в вертикальном положении, соответствующем конфигурации высокого каблука. Стопор в виде подпружиненного шарика (74), который входит в состав шарнира (52) с пазом, выполненного с возможностью поворота, и выемка (78), расположенная в опорном стержне (38), удерживают надставку (24) в заданном положении. Технический результат, который достигается при использовании обуви по изобретению, заключается в изготовлении обуви с регулируемой высотой каблука, которая легка и удобна в носке, но достаточно прочна и устойчива, чтобы обеспечить соответствующую опору для них. 21 з.п. ф-лы, 17 ил.
