WO 1997013422 A1, 17.04.1997. WO 1992010954 A, 09.07.1992. US 4723365 A, 09.02.1988. SU 1674784 A1, 07.09.1991. RU 2002102277 A, 20.08.2003. RU 2174 U1, 16.06.1996.
Имя заявителя:
ГОЛДБЕРГ Джэк (AU)
Изобретатели:
ГОЛДБЕРГ Джэк (AU)
Патентообладатели:
ГОЛДБЕРГ Джэк (AU)
Приоритетные данные:
07.04.2005 AU 2005901725
Реферат

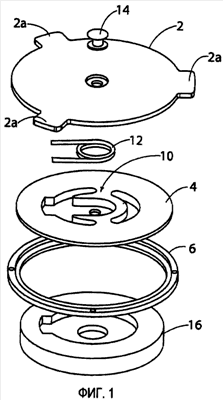

Модуль с поворотной пластиной для встраивания в обувную подошву в виде предварительно собранного узла содержит базовую деталь, поворотную пластину, которая установлена на базовой детали для ограниченного поворота относительно базовой детали в каждом направлении поворота от исходного положения, с упругим элементом, установленным между поворотной пластиной и базовой деталью для обеспечения возврата поворотной пластины к исходному положению после поворота, и уплотнительное кольцо. Последнее приложено к базовой детали для нахождения снаружи периферии поворотной пластины так, что поворотная пластина размещена между уплотнительным кольцом и базовой деталью. При этом наружная поверхность поворотной пластины находится в скользящем контакте с примыкающей поверхностью уплотнительного кольца, посредством чего уплотнительное кольцо предотвращает доступ грязи или слякоти внутрь модуля. Модуль выполнен с возможностью установки в предварительно образованной структуре подошвы так, что поворотная пластина открыта сквозь отверстие в наружной подошве этой структуры. Использование предварительно собранного модуля с поворотной пластиной способствует его встраиванию в обувь при использовании обычной технологии массового производства обуви. Технический результат обуви по изобретению заключается в упрощении изготовления и встраивания модуля по изобретению в спортивную обувь для обеспечения поворота подошвы вокруг поворотной пластины при повороте или кручении стопы носчика в момент, когда поворотная платина соприкасается с землей. 6 н. и 18 з.п. ф-лы, 7 ил.
