SU 9616 A, 30.09.1982. SU 1818058 A1, 30.05.1993. RU 213408 C1, 20.09.1999. EP 1477075 B1, 23.12.2009.
Имя заявителя:
Кочетов Олег Савельевич (RU), Стареева Мария Олеговна (RU)
Изобретатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Реферат

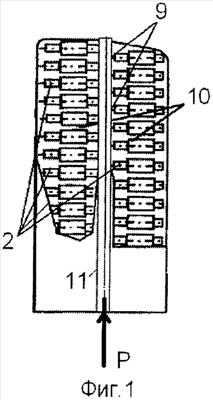

Изобретение относится к индивидуальным средствам защиты рук от вибрации. Рукавица с пневмовиброзащитой, содержащая ладонную с напалечником и тыльную стороны, соединенные между собой с образованием открытой полости, и средство для поглощения вибрации, связанное с источником сжатого воздуха и имеющее клапан для регулирования давления. Тыльная сторона рукавицы выполнена из трех слоев: наружного, выполненного из сплошного защитного материала, например технической ткани, среднего упругого вязаного слоя, например из упругих синтетических нитей, и внутреннего слоя из натуральной ткани, например хлопчатобумажной. А на ладонной стороне рабочей рукавицы посредством накладок, выполненных из защитного материала наружного слоя, закреплены пневматические упругодемпфирующие элементы, которые выполнены в виде полых эластичных цилиндров, расположенных, по крайней мере, двумя вертикальными рядами, параллельно друг другу и перпендикулярно оси рукавицы. При этом пневматические упругодемпфирующие элементы соседних рядов расположены в шахматном порядке, а в качестве материала пневматических упругодемпфирующих элементов 2 могут быть использованы следующие материалы: резина, литьевой полимер, например полиуретан, резинокордная оболочка. При этом на ладонной стороне рабочей рукавицы по ее оси посредством накладок закреплен базовый пневматический упругодемпфирующий элемент, который выполнен в виде полого эластичного цилиндра, имеющего большую длину, чем пневматические упругодемпфирующие элементы, и расположен вертикально. При этом он соединен со всеми полостями упругодемпфирующих элементов, заполненных сжатым воздухом и связанных между собой и с источником сжатого воздуха демпфирующими каналами, представляющими собой гибкие трубки из упругого материала с калиброванной внутренней цилиндрической поверхностью, обладающей дросселирующими свойствами. При этом базовый пневматический упругодемпфирующий элемент соединен в месте, расположенном ближе к запястью рукавицы, с клапаном для регулирования в полостях давления. Технический результат - повышение эффективности виброизоляции и надежности защиты рук оператора от вибрации. 3 ил.
