Государственное образовательное учреждение высшего профессионального образования "Братский государственный университет" (RU)
Реферат

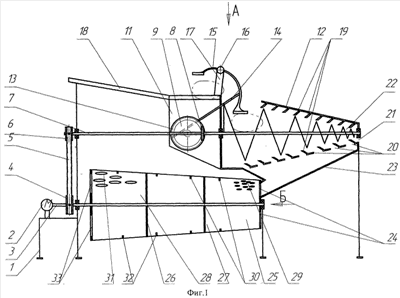

Изобретение относится к лесохозяйственному машиностроению и может быть использовано для извлечения ореха из кедровой шишки. Устройство включает корпус, установленный на корпусе на ведомом валу вышелушивающий рабочий орган, сообщенный с рабочим органом желоб для подачи шишек, размещенный под рабочим органом приемный бункер и сообщенный с приемным бункером, установленный на ведущем валу сортировочный барабан. Вышелушиваемый рабочий орган выполнен в виде усеченного конуса, имеющего внутри установленный на валу шнек и выполненные на внутренней поверхности упоры. В нижней части рабочего органа выполнены отверстия для прохождения вышелушенной массы, а в задней части - отверстия для выхода остова шишки. Привод рабочего органа выполнен в виде жестко прикрепленной к нему стойки с осью, на которой установлен толкатель, соединенный тягой с кривошипом, имеющим на одной стороне зубчатый венец и сопряженным с установленной на ведомом валу шестерней. Приемный бункер выполнен в виде наклонной направляющей, сообщен с входным отверстием сортировочного барабана. Использование изобретения позволит повысить качество очистки ореха и исключить его разрушение. 3 ил.
