САТУРАТОР И РЕГУЛЯТОР ДАВЛЕНИЯ ДЛЯ НЕГО

Номер публикации патента: 2163081

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000115010/13		Получить полное описание патента

Реферат

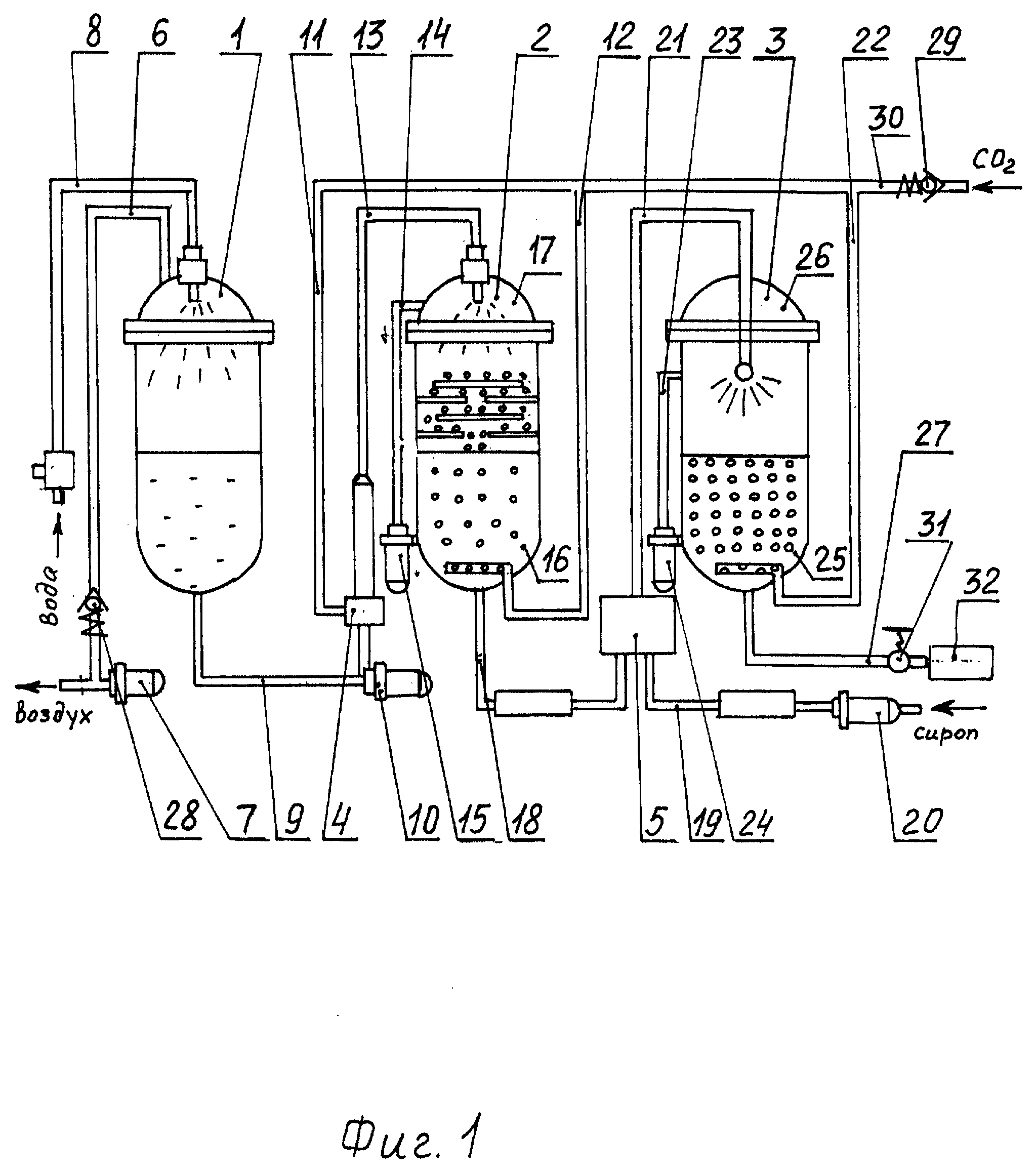

Изобретение относится к пищевой промышленности и предназначено для использования в гидросистемах сатураторов. В колонне 2 насыщения сатуратора имеется линия 14 дополнительного перемешивания между содержимым полости 16 и полости 17, а в колонне 3 стабилизации - линия 13 дополнительного перемешивания напитка, связывающая полость 25 с полостью 26. В гидросистеме сатуратора в линии 27 отвода готового напитка установлен регулятор 31 давления. Последний представляет собой дросселирующий редукционный клапан прямого действия с управляющей камерой 48 переменного объема, образованной в полости сильфона 47 и сообщенной с входной полостью 38 соединительным каналом 40. Запорный элемент 44 регулятора закреплен на одном конце штока 43, на другом конце которого закреплен диск 45 с центрирующим углублением на внешней поверхности, взаимодействующим со сферическим элементом 50, имеющимся на обращенной к нему внутренней поверхности стакана 49, нагруженного пружиной 51. Данное изобретение позволяет повысить производительность сатуратора, а также качество получаемого напитка путем повышения насыщения воды углекислым газом и равномерного перемешивания воды и сиропа. 2 c. и l з.п. ф-лы, 2 ил.
