Государственное образовательное учреждение высшего профессионального образования Пензенская государственная технологическая академия (RU)
Изобретатели:
Терентьев Андрей Борисович (RU) Курочкин Анатолий Алексеевич (RU) Шабурова Галина Васильевна (RU) Тимохин Сергей Викторович (RU) Кудашов Евгений Иванович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Пензенская государственная технологическая академия (RU)
Реферат

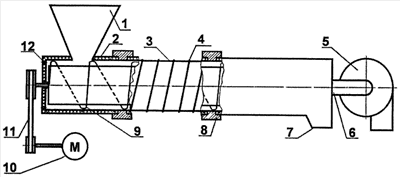

Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для сушки зерна. Устройство содержит цилиндрический кожух, загрузочный бункер, выгрузное окно, соосно установленный внутри кожуха с возможностью вращения транспортирующий рабочий орган, нагревательные элементы и охлаждающее устройство, состоящее из вентилятора и воздуховода, соединенного с внутренней полостью кожуха за выгрузным окном. Внешняя поверхность кожуха покрыта слоем теплоизолирующего материала. Транспортирующий орган представляет собой шнек, витки которого выполнены в виде перфорированного эластичного профиля сплошного или полого сечения, передняя кромка которого расположена перпендикулярно к образующей цилиндрической поверхности шнека, а диаметр перфорации не превышает минимального размера зерна. Профиль имеет высоту, не меньшую, чем величина зазора между внутренней поверхностью кожуха и внешней поверхностью цилиндра. В межвитковом пространстве шнека установлена сменная лента, выполненная из теплоизоляционного материала и имеющая светоотражающее покрытие на наружной поверхности. В зависимости от вида обрабатываемого зерна сменная пленка может иметь различную толщину. Кожух выполнен составным, причем составные части кожуха разделены между собой кольцами, выполненными из теплоизолирующего материала, нагревательные элементы размещены на внешней поверхности кожуха под слоем теплоизолирующего материала между загрузочным бункером и выгрузным окном, при этом каждая составная часть кожуха снабжена индивидуальным нагревательным элементом, а торцевая поверхность кожуха со стороны загрузочного бункера выполнена перфорированной. Изобретение позволяет уменьшить удельные затраты на обработку зерна, снизить количество травмированных при сушке зерен, увеличить производительность при обеспечении необходимой толщины высушиваемого зернового слоя. 1 н.п. ф-лы, 1 ил.
