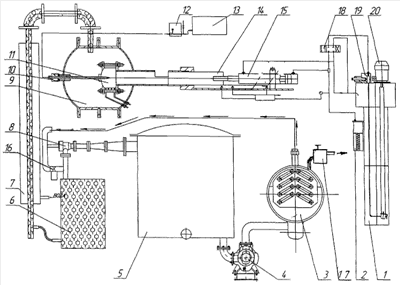

Изобретение относится к области производства, хранения и переработки сельскохозяйственной продукции, в частности к техническим средствам для копчения мясо-рыбопродуктов. Вакуумный коптильный агрегат включает герметичный дымогенератор с маслонасосной установкой, систему подготовки и подачи дыма, водокольцевой насос, эжектор и коптильную камеру. При этом пассивное сопло эжектора связано с герметичным дымогенератором через систему подготовки дыма. Активное сопло эжектора связано посредством трубопровода с одним из элементов подготовки и подачи дыма - накопительным конденсатором, в котором накапливается под избыточным давлением и охлаждается дым, выработанный в герметичном дымогенераторе и прошедший последовательно через систему подготовки и подачи дыма, пассивное сопло, камеру смешивания эжектора, в которой дым из дымогенератора смешивается с рециркулирующим дымом, коптильную камеру, водокольцевой насос, накопительный конденсатор, и повторно часть дыма подается в активное сопло для использования рециркулирующего дыма в качестве активного газа, за счет чего увеличивается создаваемый в дымогенераторе вакуум. Другая часть дыма утилизируется. Газовая полость накопительного конденсатора взаимосвязана через клапан управления с пассивным соплом, что позволяет соединить газовую полость накопительного конденсатора через эжектор с коптильной камерой, давая возможность подавать в коптильную камеру дым в объеме, превышающем объемную производительность водокольцевого насоса, обеспечивая увеличение давления дыма в коптильной камере, при этом дым устремляется в вакууммированные в предыдущей фазе процесса полости и поры продукта. Для сохранения баланса поступающего воздуха в зону горения при подаче дыма в камеру копчения через клапан управления система подачи воздуха перекрывает доступ воздуха в зону горения. 1 ил.
