| РАСПЫЛИТЕЛЬНАЯ ГОЛОВКА |  |
Номер публикации патента: 2178251 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | A01M007/00 B05B003/02 | | Аналоги изобретения: | SU 1727764 A1, 23.04.1992. DE 3816417 A1, 01.12.1988. SU 1639516 A1, 07.04.1991. SU 257917 А, 13.01.1971. SU 1436964 A1, 15.11.1988. |
| Имя заявителя: | Ветлицкий Юрий Анатольевич | | Изобретатели: | Ветлицкий Ю.А.
Поляков В.И. | | Патентообладатели: | Ветлицкий Юрий Анатольевич
Поляков Владимир Иванович |
Реферат | |

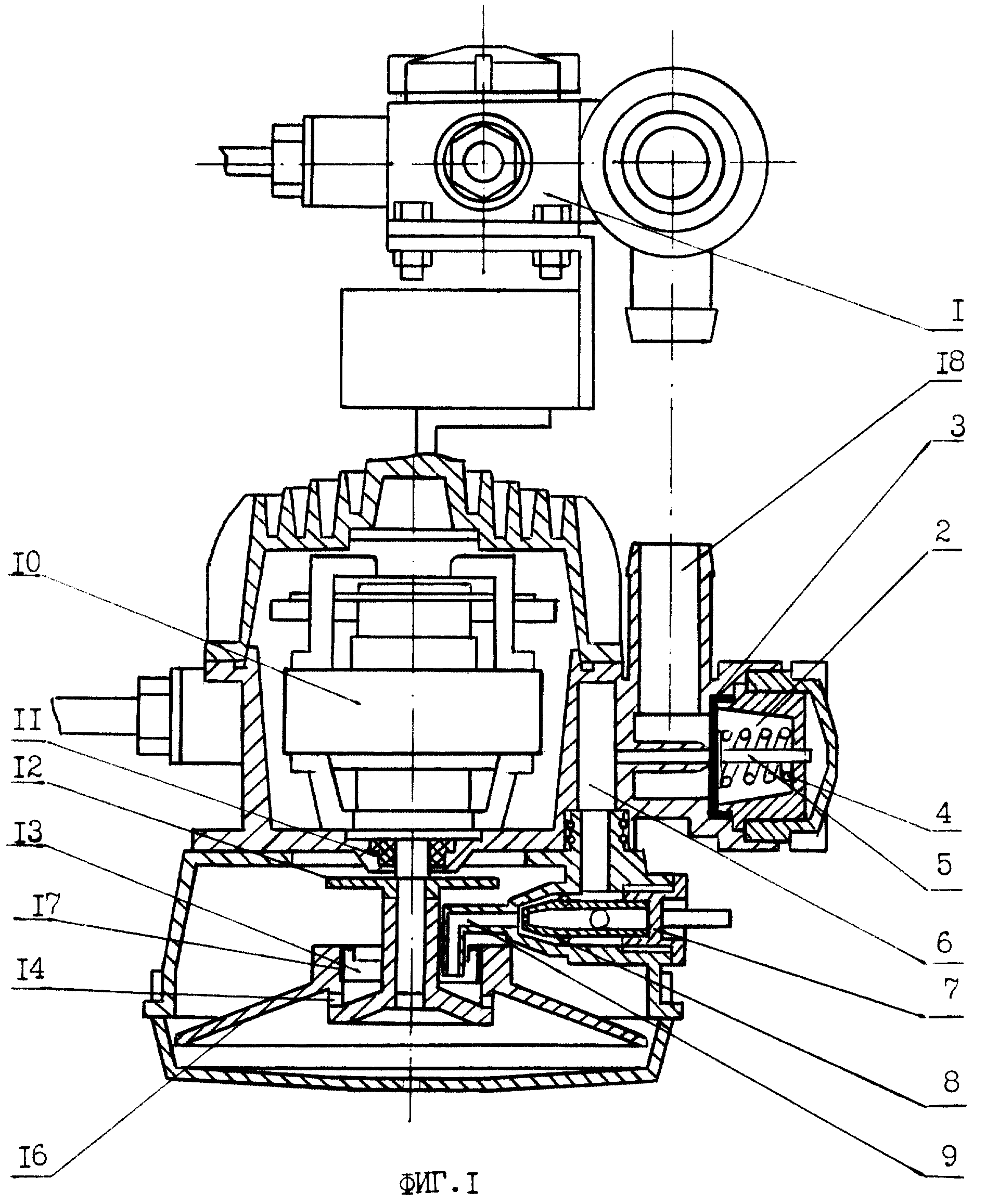

Изобретение относится к сельскому хозяйству, в частности к технике защиты растений, и может быть использовано для распыления жидких пестицидов и биопрепаратов. Устройство содержит основной трубопровод с электрогидравлической коробкой, электродвигатель, снабженный пыльником и защитным диском, блок отсечки, Г-образный канал прямоугольного сечения, приемный стакан. Блок отсечки состоит из мембраны, пружины со штоком, охлаждающего канала и дозирующего ниппеля, горловина которого выполнена с калибровочным отверстием. Регулировка нормы вылева рабочего раствора производится при помощи комплекта ниппелей с разными калибровочными отверстиями. По Г-образному каналу рабочий раствор поступает в приемный стакан, снабженный запорным кольцом. Дно стакана выполнено под углом 25-30o к образующей и имеет четырехугольные отверстия с нависающими с одной стороны ромбовидными лопатками, через которые раствор поступает на конический распыливающий диск. Изобретение позволяет уменьшить энергозатраты при распылении и повысить качество распыления за счет использования двухступенчатой системы сепарации капель. 2 ил.
|
