Общество с ограниченной ответственностью "Научно-производственное предприятие "Автомаш-Владимир" (RU)
Изобретатели:
Бродский Лазарь Ефимович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Научно-производственное предприятие "Автомаш-Владимир" (RU)
Реферат

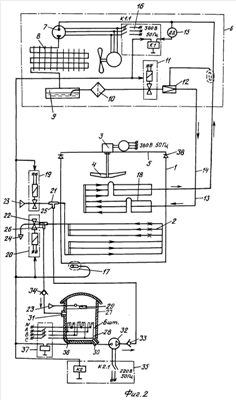

Молочная пастеризационно-холодильная установка (МПХУ) относится к сельскому хозяйству. МПХУ содержит термоизолированный прямоугольный резервуар 1 со щелевым испарителем 2 в четырех боковинах, мотор-редуктор 3 с мешалкой 4 на верхней крышке 5, компрессорно-конденсаторный агрегат 6 с первым магнитным пускателем 16 и соленоидным вентилем 11, соединенный трубопроводами нагнетания 13 и всасывания 14 со входом и выходом щелевого испарителя 2, а также датчик давления всасывания 15, связанный с первым магнитным пускателем 16, датчик температуры 17 резервуара, соединенный с соленоидным вентилем 11 и первым магнитным пускателем 16. В днище МПХУ размещена щелевая водяная рубашка (ЩВР) 18 с обратными клапанами на входном 25 и выходном 26 патрубках нагрева, а также электромагнитными клапанами напора 19 и слива 20 на входном 21 и выходном 22 патрубках охлаждения. Водонагревательный бак (ВНБ) 27 с водяными ТЭНами 28 и вторым магнитным пускателем 35 через циркуляционный электронасос 32 и обратный клапан связаны со входным 25 патрубком нагрева ЩВР 18, кроме того, входной 21 и выходной 22 патрубки охлаждения ЩВР 18 через электромагнитные клапаны напора 19 и слива 20 соединены соответственно с водопроводом 23 и канализацией 24. Выходной патрубок нагрева 26 ЩВР 18 через обратный клапан 34 связан с возвратным патрубком 31 ВНБ 27. Выход датчика температуры соединен также со вторым магнитным пускателем 35 и электромагнитными клапанами напора 19 и слива 20. Изобретение обеспечивает возможность переработки минимальных объемов молока до 200 л, упрощение конструкции, повышение КПД в условиях ограниченного водоэнергопотребления. 2 ил.
