RU 2167517 C2, 27.05.2001. SU 1797737 A3, 27.03.1995. SU 1436949 A1, 15.11.1988. RU 2120742 С1, 27.10.1998. US 6557488 B1, 06.05.2003.
Имя заявителя:
Ганеев Анатолий Александрович (RU)
Изобретатели:
Ганеев Анатолий Александрович (RU)
Патентообладатели:
Ганеев Анатолий Александрович (RU)
Реферат

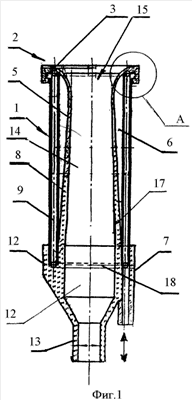

Изобретение относится к области сельского хозяйства, в частности к оборудованию для машинного доения. Двухкамерный доильный стакан включает корпус в виде гильзы с горловиной в ее верхней части и расположенный в нем сосковой трубкой из эластичной резины, с образованием межстенной камеры, трубку подачи пульсирующего вакуумметрического давления. Гильза представляет собой полую трубку из прозрачного небьющегося облегченного материала с кольцевым выступом, размещенным в верхней ее части в зоне горловины. В стенках полой трубки выполнены, по меньшей мере, два сквозных канала для подачи через них пульсирующего вакуумметрического давления, а по верхнему торцу ее - кольцевой канал и в участке стенки напротив каждого сквозного канала с внутренней стороны полой трубки - радиальная канавка для обеспечения подачи атмосферного давления в межстенную камеру. Сосковая трубка выполнена по форме, как показано на фиг.1, и состоит из нижнего участка в форме муфты с патрубком для подключения к молочной трубке, соединенного с муфтой трубчатого участка, имеющего устье с буртиком для фиксации последнего на кольцевом выступе полой трубки гильзы с перекрытием кольцевого канала. Трубчатый участок выполнен по форме усеченного конуса с равномерно уменьшающими по толщине стенками в направлении муфты к устью с буртиком. В торце муфты выполнен паз для установки в нем нижнего участка полой трубки гильзы, трубка подачи пульсирующего вакуумметрического давления выполнена за одно целое с муфтой и сообщена с полостями сквозных каналов, при этом муфта с патрубком для подключения к молочной трубке и трубчатый участок с устьем и буртиком выполнены из прозрачного эластичного материала. Доильный стакан позволяет упростить конструкцию, повысить удобство его эксплуатации, повысить надой молока, снизить травматичность процесса доения и обеспечить унификацию процесса машинного доения различных типов молочных животных. 2 ил.
