ШЕСТАКОВ Я.И. и др. Конструирование и расчет технологического оборудования лесных машин. - Йошкар-Ола: МарГТУ, 2004, с.101, рис.2.29. SU 551013 А1, 25.03.1977. SU 715064 A1, 15.02.1980. EP 1182922 A1, 06.03.2002.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Марийский государственный технический университет (RU)
Изобретатели:
Грязин Владимир Альбертович (RU) Шестаков Яков Иванович (RU) Толстов Михаил Геннадьевич (RU) Александров Валентин Александрович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Марийский государственный технический университет (RU)
Реферат

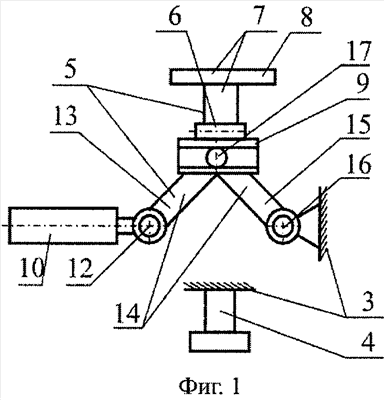

Изобретение относится к устройствам для захвата, срезания и направленной валки деревьев и может быть использовано, например, в лесной промышленности и лесном хозяйстве. Устройство содержит установленные на общем основании срезающий механизм, неподвижный упор, шарнирно-сочлененный с основанием обжимной рычаг с приводным гидроцилиндром и валочный механизм. Валочный механизм включает рычаг-упор (7), свободный конец которого выполнен в виде упора (8), а другой конец шарнирно соединен с верхней частью основания и с ползуном (9). Ползун (9) посредством рычажного механизма (14) соединен с приводным гидроцилиндром (10). Рычажный механизм (14) содержит два рычага (13) и (15), соединенные между собой под углом соединительным шарниром (17), причем рычажный механизм (14) свободным концом шарнирно соединен с приводным гидроцилиндром (10), а другим - с основанием (3). Соединительный шарнир (17) рычагов (13) и (15) рычажного механизма (14) размещен в ползуне (9). Изобретение обеспечивает упрощение конструкции. 1 з.п. ф-лы, 9 ил.
