SU 663351 Al, 25.05.1979. SU 114830 A1, 15.03.1985. RU 2389118 C2, 10.05.2010. US 101655008 A, 21.01.2010. JP 2010172622 A, 12.08.2010. FR 2624417 A1, 16.06.1989.

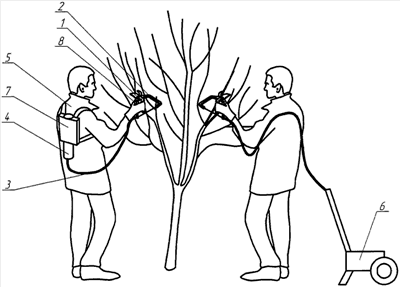

Изобретение относится к секатору с автоматическим приводом, который предназначен для обрезки ветвей плодовых деревьев и ягодных кустарников и работает в двух режимах - от усилий руки оператора-обрезчика и от усилий механического привода, питаемого дополнительным источником энергии. Секатор с двумя рукоятками (1), удерживаемый рукой оператора-обрезчика (5), имеет дополнительный рычаг (2), совмещенный с одной из его рукояток. К этому рычагу присоединяется тяговый трос Боудена (3), а его оболочка закрепляется ко второй рукоятке секатора. Другой конец и оболочка троса Боудена присоединяются к силовому механизму привода (4), который может быть расположен на торсе оператора-обрезчика (5) или на мобильном шасси (6). Устройство запуска механизма привода (7) по сигналу датчика усилия резания (8), расположенного на секаторе, включает в работу силовой механизм привода (4), который тянет трос (3), прикрепленный к дополнительному рычагу рукоятки секатора (2), и осуществляет резание ветви плодового дерева. Датчик усилия передает сигнал, пропорциональный силе сопротивления резанию, и при некотором пороговом значении автоматически включает механический привод от дополнительного источника энергии. При меньших значениях сигнала датчика резание происходит вручную, что позволяет экономить энергию источника питания механического привода при малых усилиях резания. Повышение удобства и эффективности в работе секатора является техническим результатом изобретения. 1 ил.
