SU 665843 A, 08.06.1979. SU 665844 A, 08.06.1979. GB 1401632 A, 16.07.1975. SU 676220 A, 30.07.1979. SU 670270 A, 30.06.1979.
Имя заявителя:
Бурков Лев Николаевич (RU)
Изобретатели:
Бурков Лев Николаевич (RU)
Патентообладатели:
Бурков Лев Николаевич (RU)
Реферат

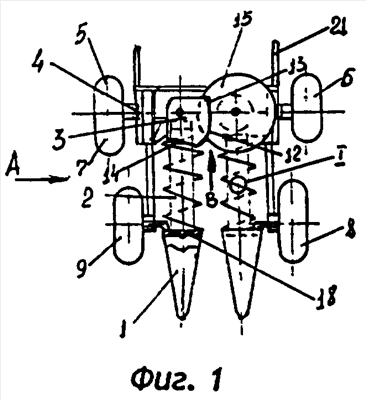

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для совершенствования режущих аппаратов капустоуборочных машин. Аппарат содержит конусы, шнеки и режущий аппарат. Конусы выполнены полыми и жестко закреплены на П-образной раме, шарнирно установленной на четырех колесах - два сзади режущего аппарата и два сзади конусов на суженной колее. На верхнюю часть витков шнеков жестко прикреплена с возможностью съема накладка из эластичного материала -образной формы. Режущий аппарат состоит из двух частей: неподвижной противорежущей части П-образной формы и вращающегося дискового ножа с приводом от гидродвигателя, используемого также для привода шнеков, которые установлены параллельно друг другу, а их концы, противоположные гидродвигателям, шарнирно установлены в подшипниках качения в центре конусов. Сами конусы наклонены под острым углом. П-образная рама имеет сверху жесткую криволинейную связку, установленную в виде полуокружности радиусом больше среднего диаметра кочана и телескопической на концах, с возможностью перемещения вверх и регулирования ее высоты подъема. Противорежущая часть аппарата установлена жестко на вертикальной оси, которая параллельна вертикальной оси дискового ножа, который входит по середине внутрь П-образной противорежущей части на такую величину, что точка встречи ножа и сектора противорежущей части находится на середине расстояния между осями шнеков. Сзади П-образной рамы шарнирно установлены симметрично относительно продольной оси два соединительных звена, при помощи которых подъемно-режущий аппарат может быть присоединен к секции капустоуборочной машины. Повышается качество среза и уменьшается повреждаемость кочанов. 5 ил.
