ХАЛАНСКИЙ В.М. и др. Сельскохозяйственные машины. - М.: Колосс, 2003, с.456-457. SU 1165280 А, 07.07.1985. SU 1271425 A1, 23.11.1986. SU 1042652 А, 23.09.1983. RU 2298908 C1, 20.05.2007.
Имя заявителя:
Бурков Лев Николаевич (RU)
Изобретатели:
Бурков Лев Николаевич (RU)
Патентообладатели:
Бурков Лев Николаевич (RU)
Реферат

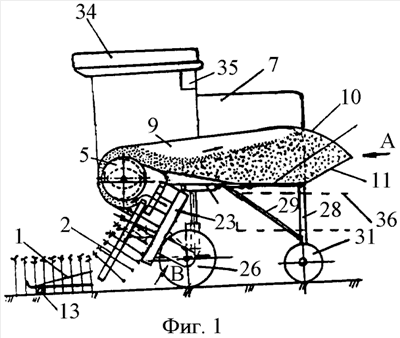

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано при создании новых улучшенных по ряду характеристик модульно уборочных машин. Комбайн содержит делители, теребильный аппарат, несколько секций которого прикреплены к раме жестко, поперечный и зажимной транспортеры, очесывающее устройство, вязальный аппарат и картер. Он снабжен кабиной, карбюраторным или дизельным двигателем. Выходное окно очесывающего устройства соединено с бункером, имеющим прямолинейную заднюю стенку с углом наклона больше угла естественного откоса очесанных головок льна. Одна или две крайние секции теребильного аппарата выполнены с возможностью съема. Каждый делитель снабжен опорой качения толщиной меньше междурядья посевов льна. Теребильные ремни на соприкасающихся поверхностях имеют выступы и впадины в виде дуг окружностей, выполненных высотой, равной толщине ремня, с одинаковым шагом и направленных перпендикулярно его продольной оси. На соприкасающихся поверхностях зажимного транспортера выполнены аналогичные выступы и впадины с таким же шагом, но с осями симметрии, направленными под острым углом к продольной оси ремня. Впереди площадки снизу ее жестко прикреплены опорные штанги, которые шарнирно присоединены к кронштейнам на картере. Опорные колеса с помощью П-образных кронштейнов жестко соединены с картером симметрично с боков комбайна. Задняя часть площадки жестко прикреплена к вертикальным опорам, которые усилены жестко установленными по бокам раскосами. Указанные опоры соединены с осью, на которой шарнирно с возможностью поворота установлены управляемые колеса. Снизу бункера установлена шиберная заслонка с возможностью горизонтального перемещения с помощью гидроцилиндра, а кабина снабжена кондиционером и бортовым компьютером. Расширяются технологические возможности машины и улучшается качество подготовки льносырья для дальнейшей обработки. 7 ил.
