ПЕСКОВ Ю.А. и др. Зерноуборочные комбайны «Дон». - М.: Агропромиздат, 1986, с.55, рис.51. ГАВРИЛОВ В.П. и др. Самоходный зерноуборочный комбайн «Енисей-120». Техническое описание и инструкция по эксплуатации. - Красноярск, 1988, с.100-106, рис.118. Самоходный зерноуборочный комбайн СК-4 (Устройство, сборка, применение, уход). - М.,1965, с.124. ПОРТНОВ М.Н. Зерноуборочные комбайны. - М.: Агропромиздат, 1985, с.171-176. ЕР 12400 В1, 24.03.2004.
Имя заявителя:
Мечкало Леонид Федорович (RU)
Изобретатели:
Мечкало Леонид Федорович (RU) Мечкало Андрей Леонидович (RU)
Патентообладатели:
Мечкало Леонид Федорович (RU)
Реферат

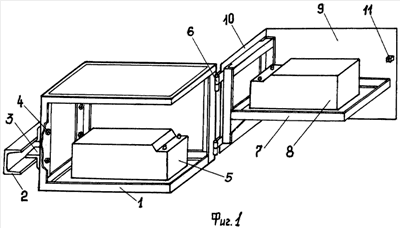

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в зерноуборочных комбайнах. Аккумуляторный контейнер содержит сварной прямоугольный каркас 1 и открывающуюся рамку 7. Стенки каркаса 1 наглухо закрыты снизу, сзади и с одного бока. Открывающаяся рамка 7 с закрепленной на ней Г-образной обшивкой, являющейся в закрытом положении передней и противоположной боковой стенкой контейнера, подвешена на петлях 6. Петли 6 расположены вертикально одна над другой на стенке рамки 7. Ответные части петель 6 расположены на кромке стенки каркаса 1. Аккумуляторные батареи 5 и 8 в закрытом контейнере располагаются одна над другой. Одна батарея 5 установлена на дно каркаса 1. Вторая батарея 8 расположена над первой батареей 5 на открывающейся рамке 7. на наружных стенках контейнера располагаются дополнительные ящики. Контейнер имеет небольшие габариты и обеспечивает безопасное обслуживание аккумуляторных батарей. 1 ил.
